Более 30 лет, с 1961 по 1995 год, Харьковский завод тракторных самоходных шасси выпускал трактор Т-16. Его и в наши дни активно используют фермеры: применяют как экскаватор, погрузчик, бульдозер, для косьбы, окучивания картофеля и овощей, перевозки грузов и даже вспашки. В отличие от обычных сельскохозяйственных тракторов, на Т-16 двигатель и трансмиссия расположены сзади, а передняя часть представляет собой открытую трубчатую раму, предназначенную для установки навесных орудий. Эта конструкция позволяет трактористу со своего места хорошо видеть междурядья рабочие органы навесных орудий.
Компактность, хорошая проходимость, маневренность и простота конструкции привели к тому, что сегодня владельцы техники продолжают самостоятельно модернизировать эту машину. Например, крепят плуг, пропашной культиватор, сеялку, картофелекопалку. Умельцы устанавливают на Т-16 передний ведущий мост, механическую лебедку, проходимость трактора еще повышается.

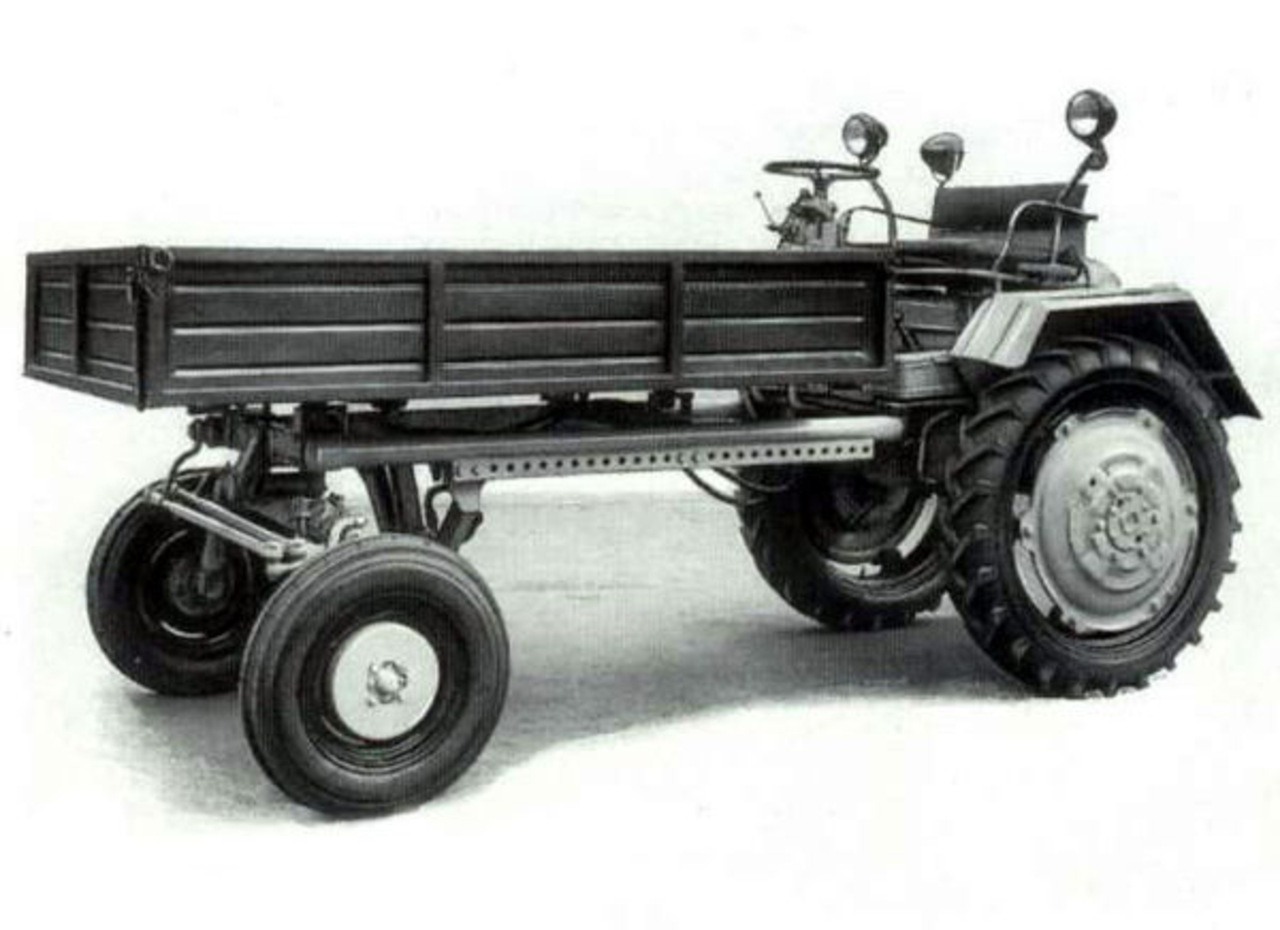

Основой конструкции трактора Т-16 послужили самоходные шасси ДСШ-14, которые выпускали на Харьковском заводе тракторных самоходных шасси (Украина) с 1961 по 1967 год, здесь же стали производить и трактор. Таких машин было выпущено почти 600 тысяч. До сих пор сельские жители применяют Т-16 для заготовительных и приусадебных работ, и он пользуется большим спросом.
Технические подробности
Трактор оснащен дизельным двигателем внутреннего сгорания, с воспламенением от сжатия, марки Д21, четырехтактным, двухцилиндровым, мощностью 16 л. с., с 7-ступенчатой коробкой передач. На дизеле применен топливный насос распределительного типа НД-21/2 с неравномерным чередованием рабочих ходов (через 180° и 540°), что необходимо для двухцилиндровых двигателей с однорядным расположением цилиндров и с кривошипами коленчатого вала, расположенными под углом 180°.
На топливном насосе высокого давления установлены: топливоподкачивающий насос с ручным насосом и малогабаритный центробежный всережимный регулятор с корректором подачи топлива. Фильтрация топлива обеспечена фильтрами предварительной очистки пластинчатощелевого типа и тонкой очистки со сменными бумажными фильтрующими элементами. На дизеле использован воздухоочиститель с инерционным элементом и автоматическим удалением пыли (первая ступень) и с контактно-масляным элементом (вторая ступень).
Фильтрация масла производится полнопоточной реактивной масляной центрифугой. Охлаждение осуществляется воздухом, подаваемым осевым вентилятором. Пуск двигателя происходит с помощью электростартера мощностью 2,8 л. с., который питается от аккумуляторной батареи напряжением 12 В и емкостью 135 а. ч. Для облегчения пуска применены свечи накаливания СН-150.
Коробка передач трехвальная, с поперечно расположенными валами, но не имеет полного реверсирования передач. Обеспечивает семь передач переднего (из которых одна замедленная) и одну - заднего хода. Находится в общем картере трансмиссии. Изолированная от проникновения масла внутренняя полость корпуса трансмиссии является картером муфты сцепления, к которому консульно прикрепляется двигатель самоходного шасси.
Конструкция рамы ходовой части
Рама шасси Т-16 состоит из переднего и заднего брусьев и боковых труб, к которым снизу приварены планки с отверстиями. Вместе со специальными площадками при ходовой части трактора и отверстиями переднего бруса рамы планки используют для крепления навесных машин и орудий.
Внутри литой полости заднего бруса две перегородки. В их отверстия запрессованы втулки поперечного вала рулевого управления. Внутренняя полость заднего бруса используется и в качестве масляной емкости гидросистемы. К левой трубе рамы приварены кронштейны крепления гидрораспределителя и опоры аккумуляторных батарей. Передний брус имеет вилкообразный прилив для соединения с балансиром переднего моста.
Шасси трактора Т-16

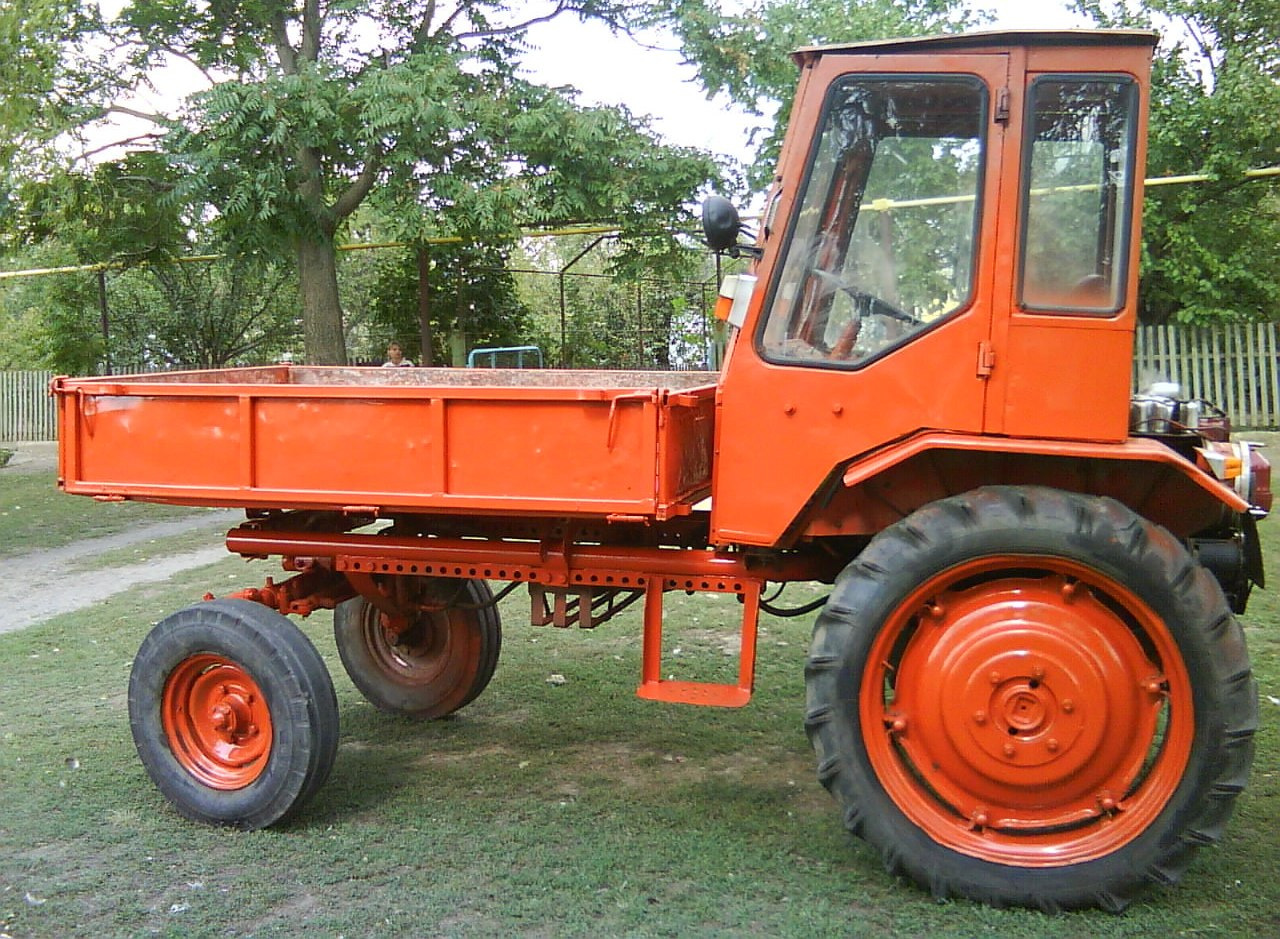

Универсальное самоходное шасси является разновидностью колесного пропашного трактора. От обыкновенного трактора самоходное шасси отличается компоновкой: мотор компактно расположен позади кабины, а перед ней находится открытая рама и передний мост. Рама обычно двухбалочная, реже однобалочная. На нее крепится различное навесное сельскохозяйственное или специальное оборудование, в базовой комплектации - кузов-самосвал.
Благодаря тому что оборудование находится перед кабиной, оно хорошо видно и его работой легко управлять. Как правило, его можно быстро смонтировать и снять. Управление навесными орудиями производится с помощью гидравлической системы. Обычно значительная часть узлов и деталей самоходного шасси унифицирована с близким по характеристикам колесным универсально-пропашным трактором.
Фильтрация масла производится полнопоточной реактивной масляной центрифугой. Охлаждение осуществляется воздухом, подаваемым осевым вентилятором. Пуск двигателя происходит с помощью электростартера мощностью 2,8 л. с., который питается от аккумуляторной батареи напряжением 12 В и емкостью 135 а.ч.
Для облегчения пуска применены свечи накаливания СН-150. Коробка передач трехвальная, с поперечно расположенными валами, но не имеет полного реверсирования передач. Обеспечивает семь передач переднего (из которых одна замедленная) и одну - заднего хода. Находится в общем картере трансмиссии. Изолированная от проникновения масла внутренняя полость корпуса трансмиссии является картером муфты сцепления, к которому консульно прикрепляется двигатель самоходного шасси.
Возможности Т-16

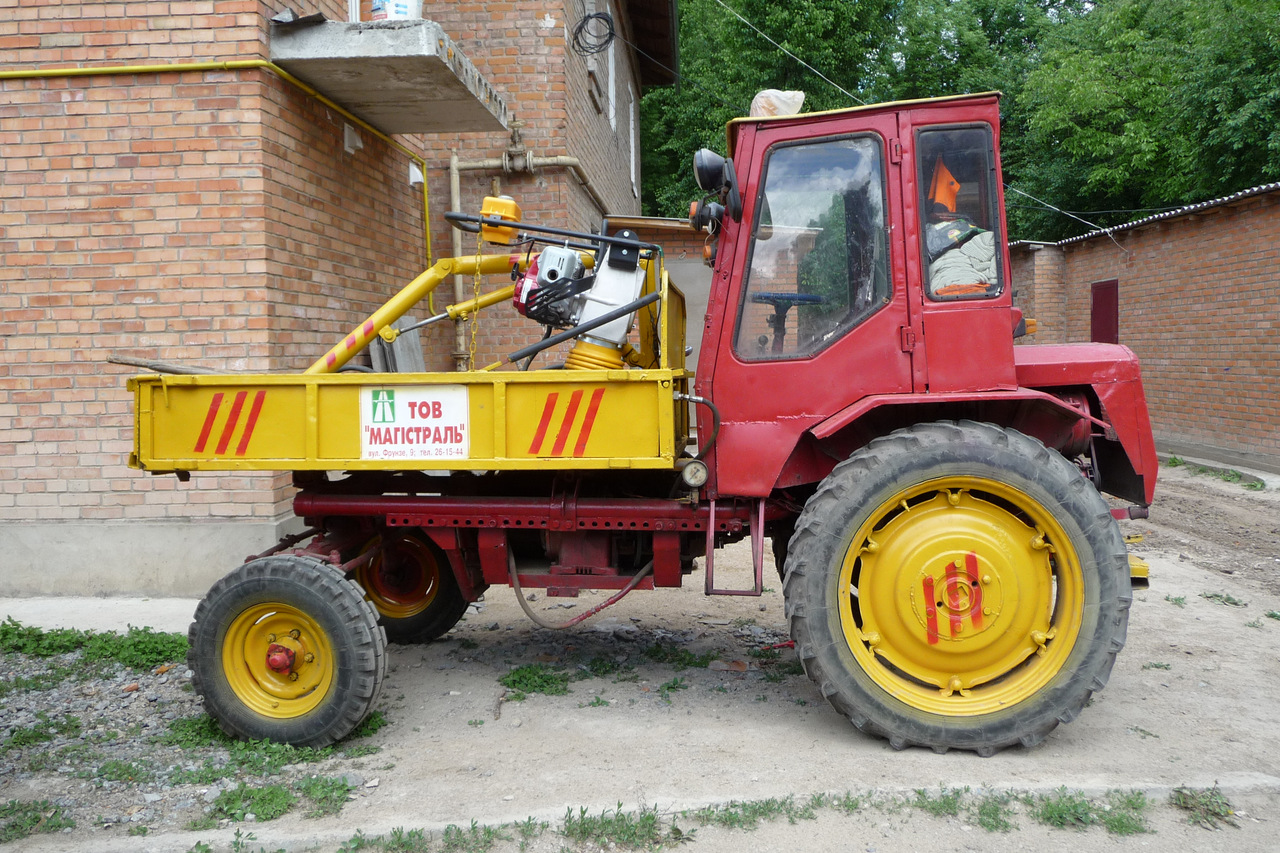

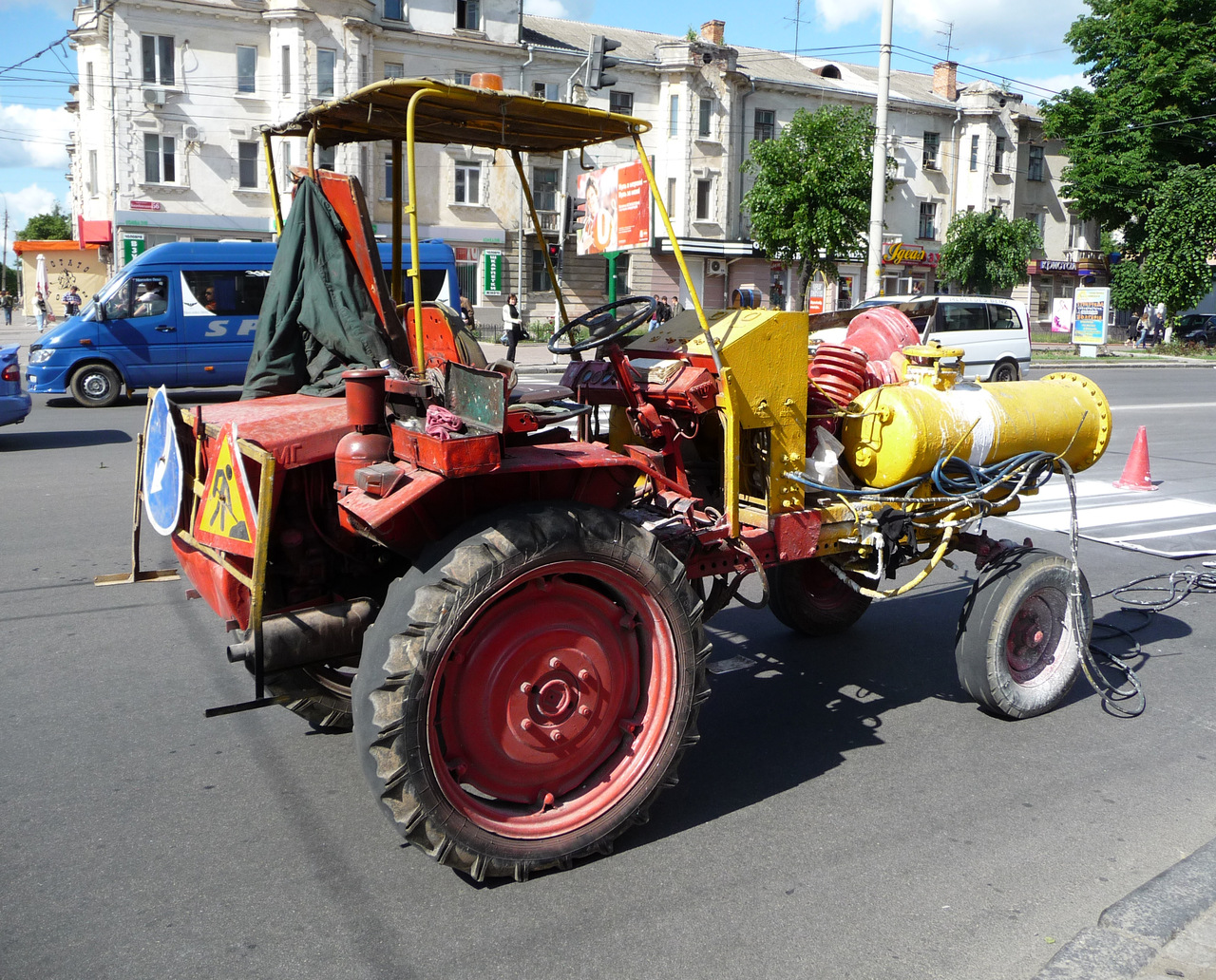

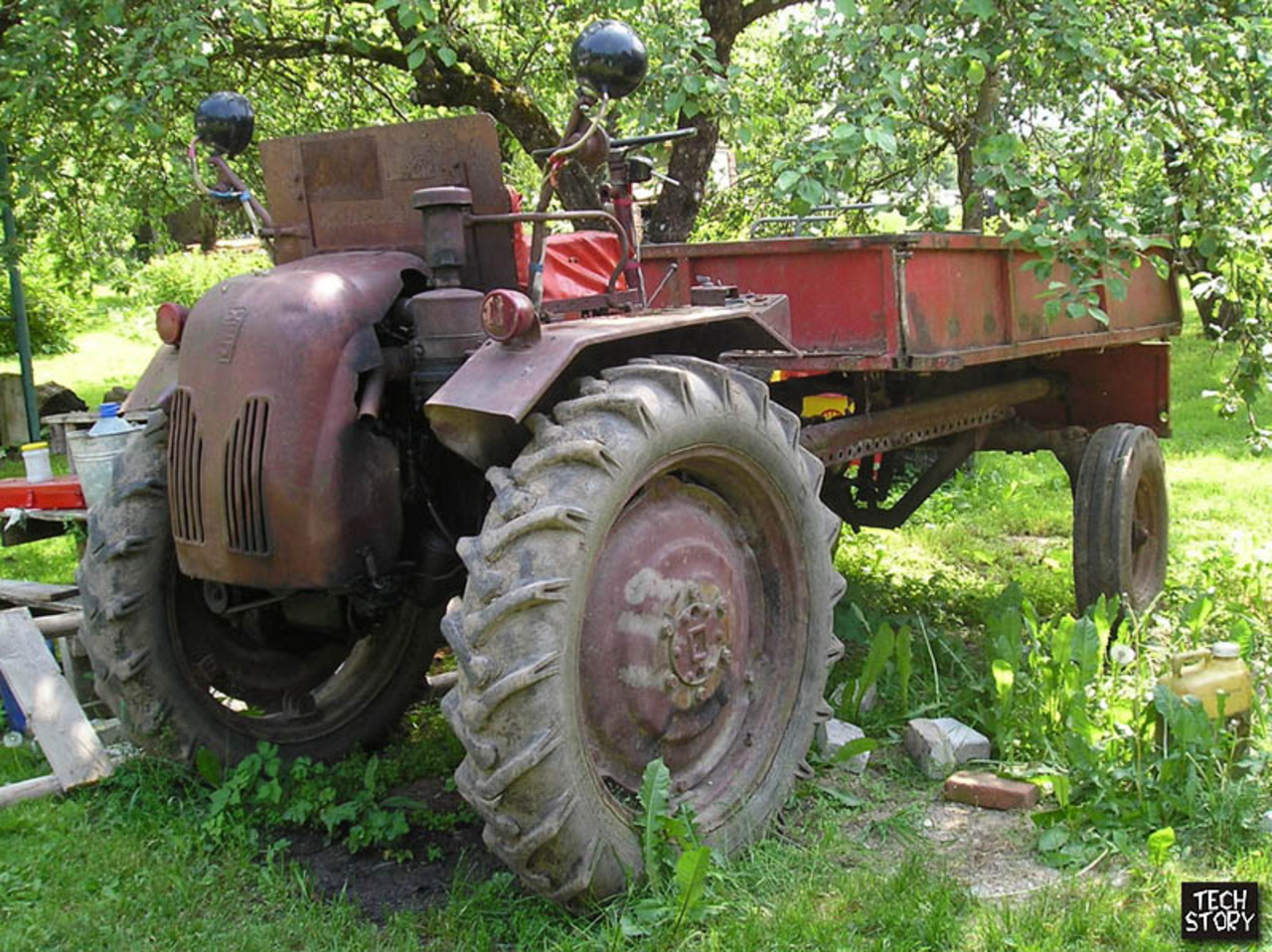

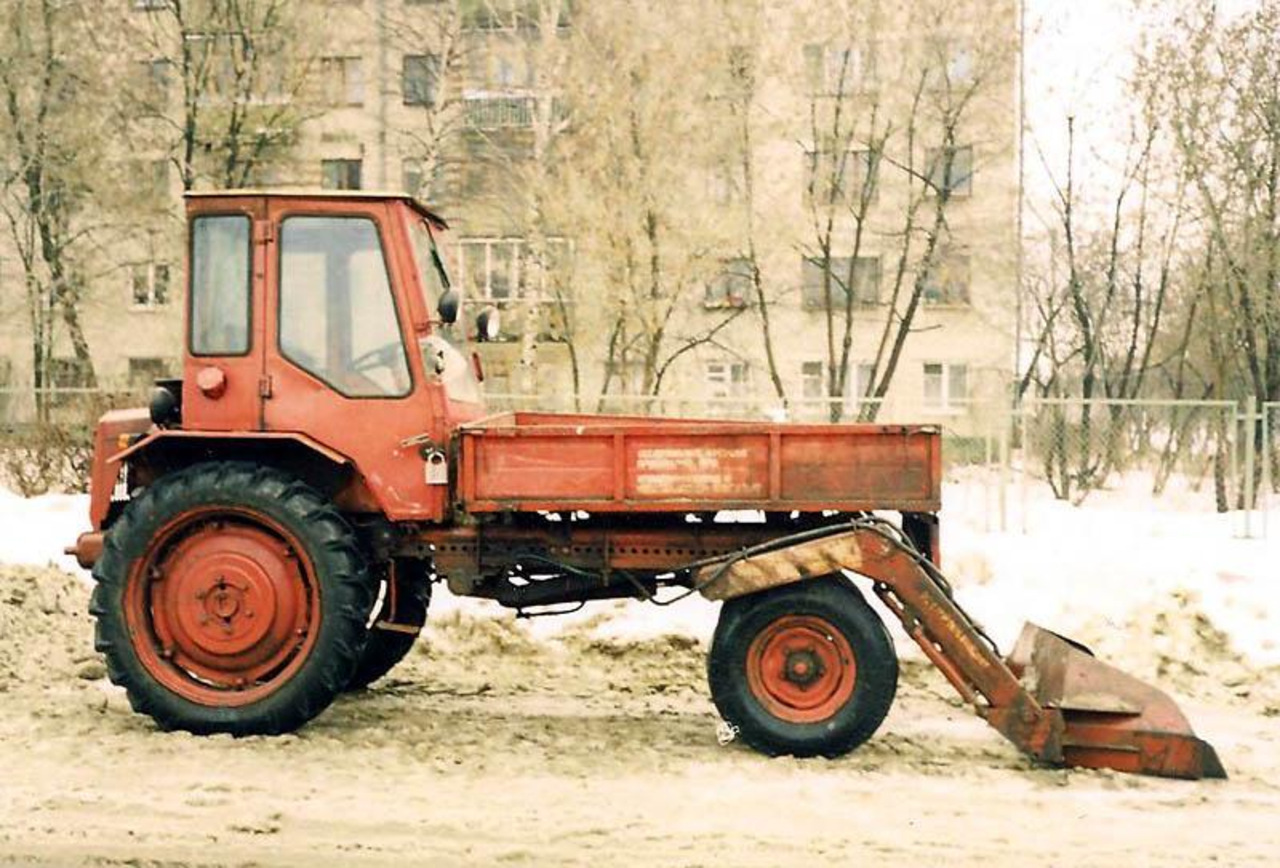

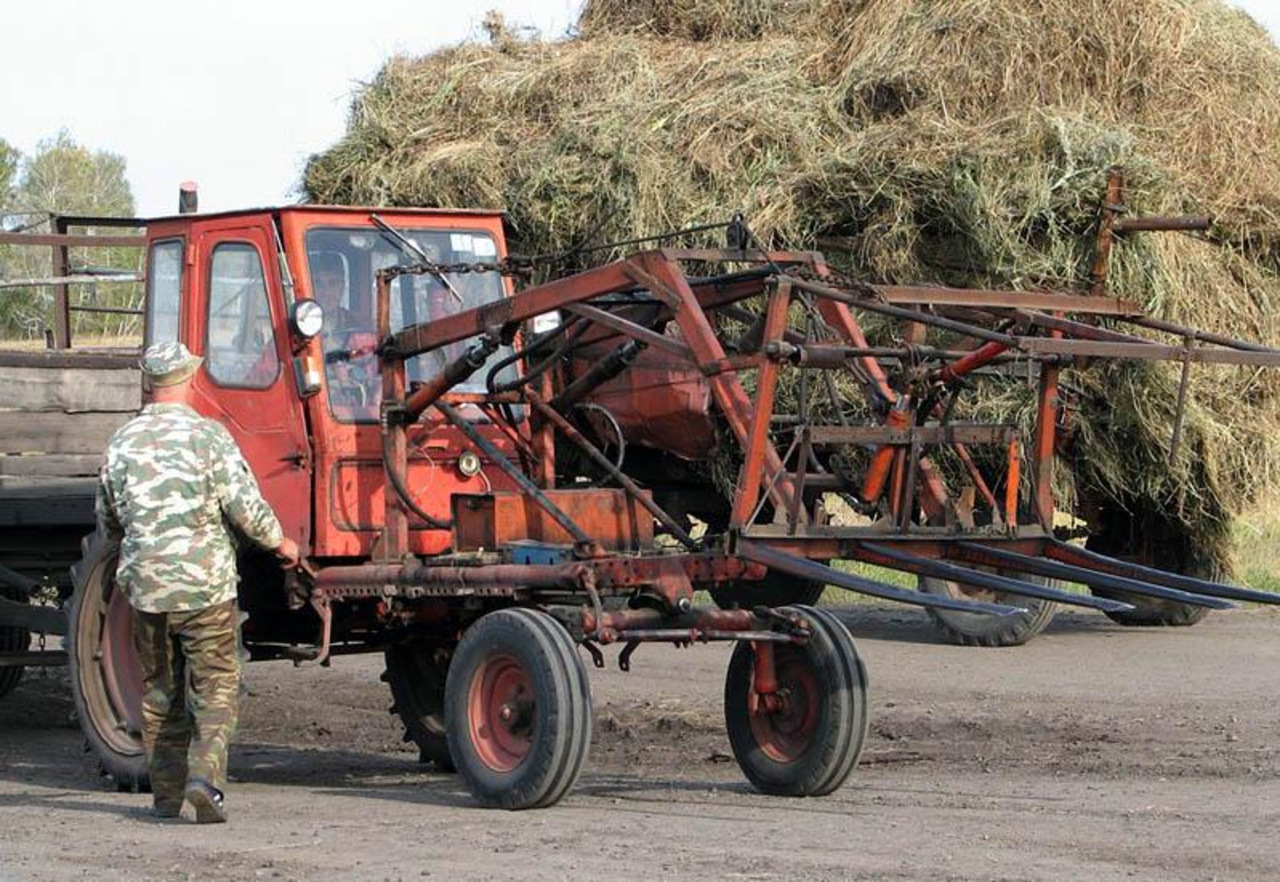

Открытое, без кабины и навеса, рабочее место тракториста расположено сзади, впереди на раме - крепление для дополнительного оборудования. Благодаря нестандартной компоновке самоходное шасси Т-16 может работать с разнообразнейшими сельскохозяйственными приспособлениями и агрегатами: плугом, пропашным культиватором, сеялкой, картофелекопалкой, окучником, грузовой самосвальной платформой, погрузчиками различных типов, мотопилой, грейдерной лопатой, щеткой для чистки дорог (устанавливается под рамой), экскаватором, компрессорной станциеи, стогометателем, сенокосилкой, опрыскивателем и др. На самоходных шасси Т-16 крепят передний ведущий мост и устанавливают механическую лебедку, тем самым увеличивая проходимость машины.
Модернизированный вариант Т-16М

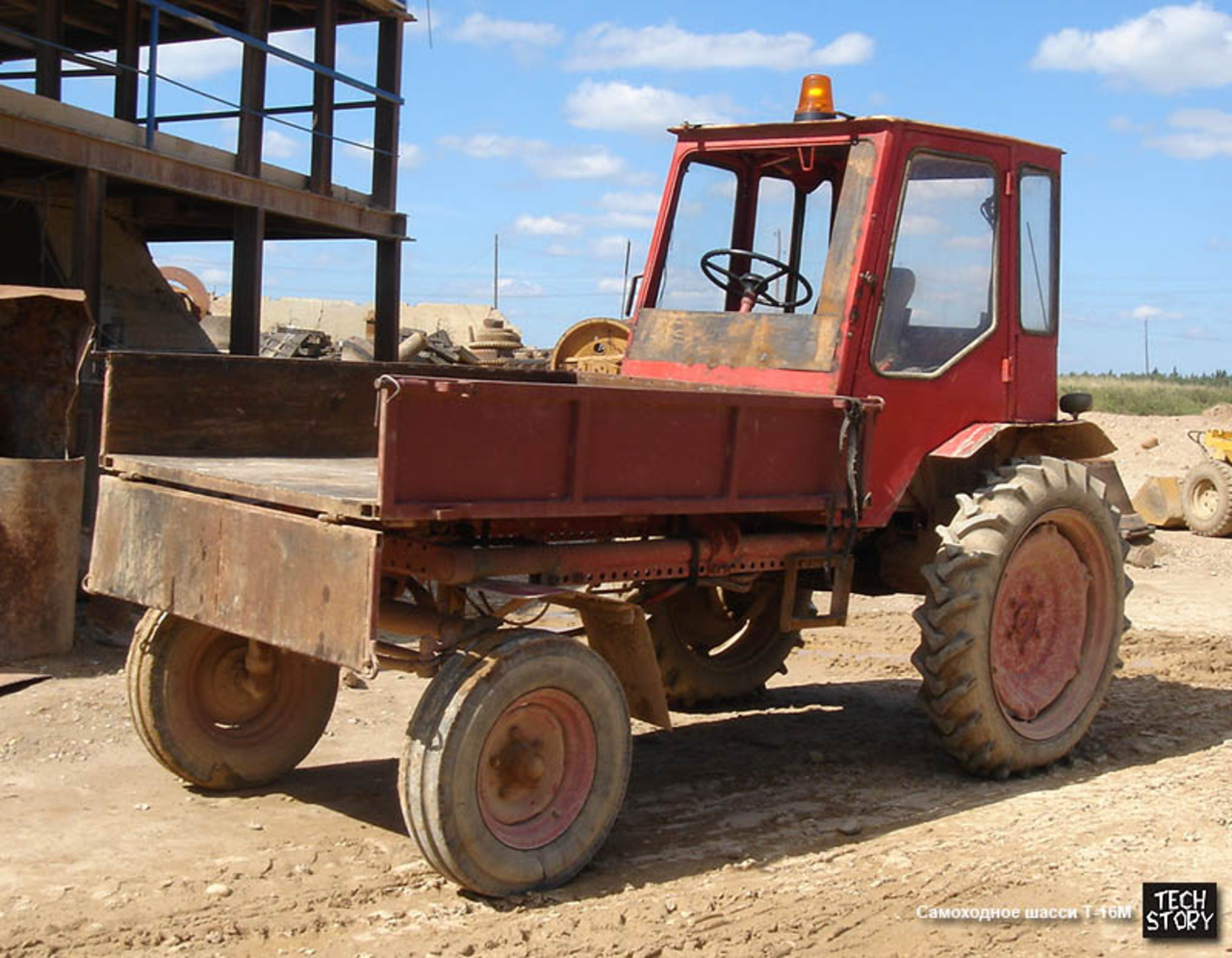

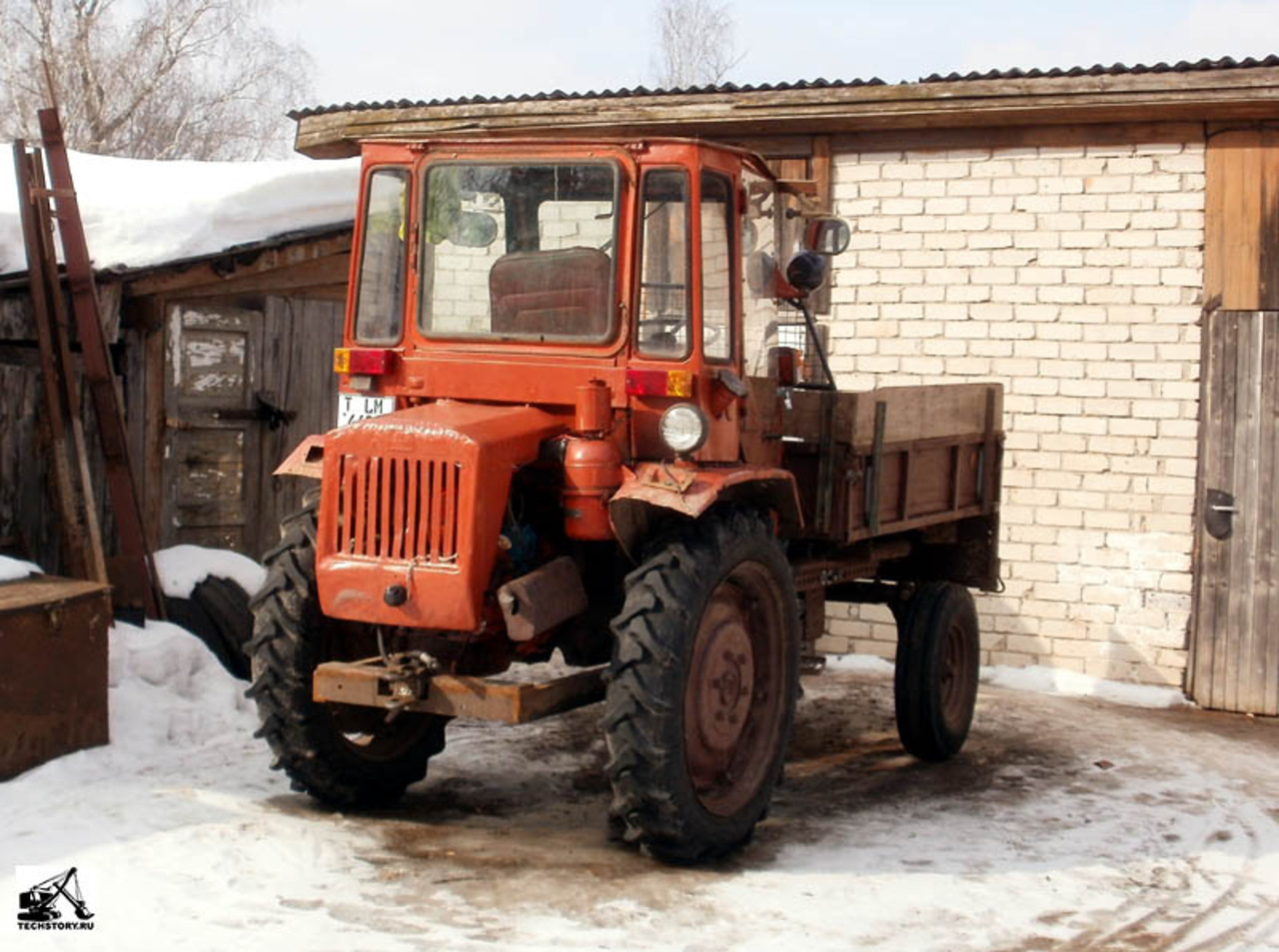

В 1967 году провели модернизацию самоходного шасси, которое получило дизельный двигатель воздушного охлаждения мощностью 25 л. с., новую коробку передач и обозначение Т-16М, на нем уже устанавливалась каркасная кабина.На тракторе Т-16М применена двойная муфта сцепления с совмещенным управлением. Муфта сцепления самоходного шасси имеет особенность, в ней накладки ведомого диска главной муфты сцепления имеют большую площадь и больший радиус трения, чем накладки ведомого диска муфты привода ВОМ (вала отбора мощности). Поэтому муфта привода ВОМ обладает повышенными предохранительными функциями против воздействия динамических нагрузок.
Центральная передача трактора Т-16М состоит из ведущей цилиндрической шестерни, закрепленной на вторичном валу коробки передач, и ведомой шестерни, напрессованной на корпус дифференциала. Корпус дифференциала вращается в двух подшипниках, закрепленных в стаканах, установленных в боковых расточках корпуса трансмиссии. Дифференциал самоходного шасси Т-16М -закрытого типа. Блокировка производится зубчатой торцовой муфтой.
Конечная передача трактора представляет собой одноступенчатые передачи, смонтированные в двух отдельных литых картерах, которые посредством промежуточных рукавов тормозов соединяются с корпусом заднего моста. Основные детали этих конечных передач взаимозаменяемы, за исключением картера и его штампованного поддона.
Тормоза трактора простые, ленточные, установлены в рукавах полуосей дифференциала. Полурамный остов самоходного шасси Т-16М образован литым корпусом центральной сварной трубчатой полурамой. На самоходном шасси двигатель в сборе с муфтой сцепления крепится к корпусу главной передачи, а полурама остается открытой грузовой самосвальной платформы. За счет применения колес увеличенного типоразмера возросла грузоподъемность.
Усовершенствованная модель Т-16МГ
С 1986 года приступили к выпуску модернизированного самоходного шасси Т-16МГ, на котором установлена полноценная кабина и улучшенный дизельный двигатель Д-21 А1, мощность оставили прежнюю - 25 л. с. Улучшения коснулись многих узлов и механизмов, выросла надежность трактора. Серьезное преимущество этого колесного трактора - его универсальность при использовании на различных грунтах, так как колеса не наносят больших повреждений земляному покрытию сельскохозяйственных угодий, в отличие от металлических гусениц. В 1995 году выпуск трактора Т-16 был прекращен.Модификации

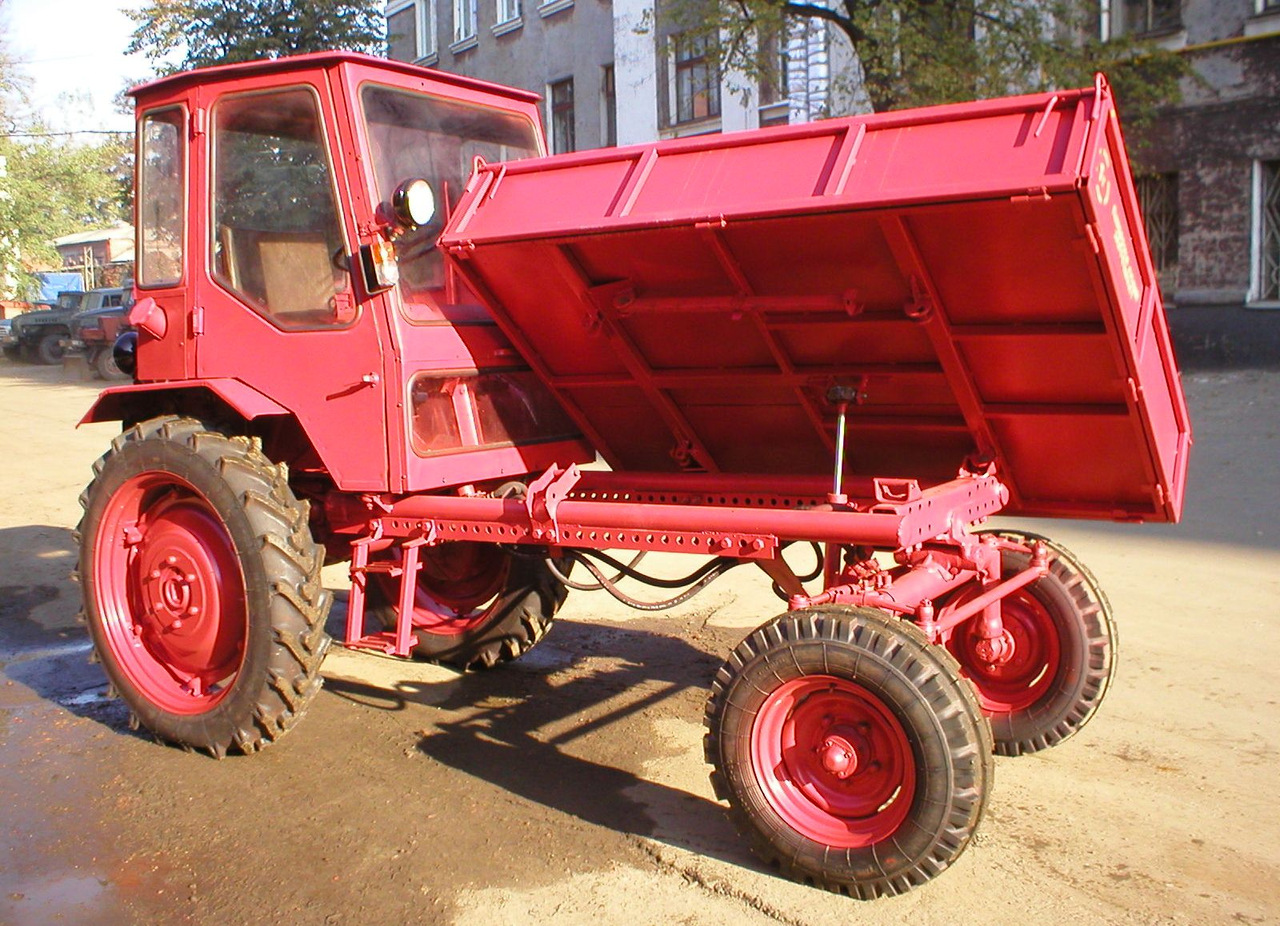

Кроме базового Т-16М, завод производил его специализированные модификации: Т-16ММЧ - для работы на чайных плантациях, Т-16МТ - низкоклиренсный, для работы в теплицах, Т-16МГ - с грузовой самосвальной платформой. Шасси Т-16М и его модификации предприятие выпускало вплоть до начала 1990-х годов.Универсальный и неприхотливый
Многие фермеры и сельские жители признают, что трактор Т-16 - самый универсальный и полезный из всех тракторов небольшой мощности. Неприхотливый в использовании, удобный в ремонте и весьма надежный, трактор Т-16 завоевал всенародное признание и ласковые прозвища - «шассик», «дашечка», «попрошайка», «шайтан», «официант».
Сначала машину использовали для работы в овощеводстве, опрыскивания деревьев, перевозки небольших грузов в труднопроходимых местах. Также его применяли в малых строительных бригадах, для перевозки камней, песка, древесины, лебедок, пилорам, сварочных аппаратов и т. д. Затем он завоевал популярность и в других сферах: его стали применять автодорожные, коммунальные предприятия и организации, фермеры и сельские жители (в индивидуальном хозяйстве).
