В обзоре на самый динамичный дорожный автомобиль от Lotus, представленный в конце июня 2015 года в Гудвуде, вы могли обратить внимание на наличие секвентальной коробки переключения передач, которая уже давно стала неотъемлемым атрибутом спорт- и суперкаров. Поскольку некоторые каракумники заинтересовались устройством и особенностями данного типа КПП, я расскажу вам о ней. Секвентальная КПП отличается возможностью только последовательного переключения между передачами. Иными словами, водитель может перейти только на одну передачу выше либо ниже используемой, не перескакивая через остальные, как это можно сделать в классической механической КПП с поисковым принципом переключения. Предлагаю более подробно ознакомится с этим типом коробок переключения и развеять пару заблуждений, связанных с секвентальными КПП.

Принцип работы секвентальной КПП

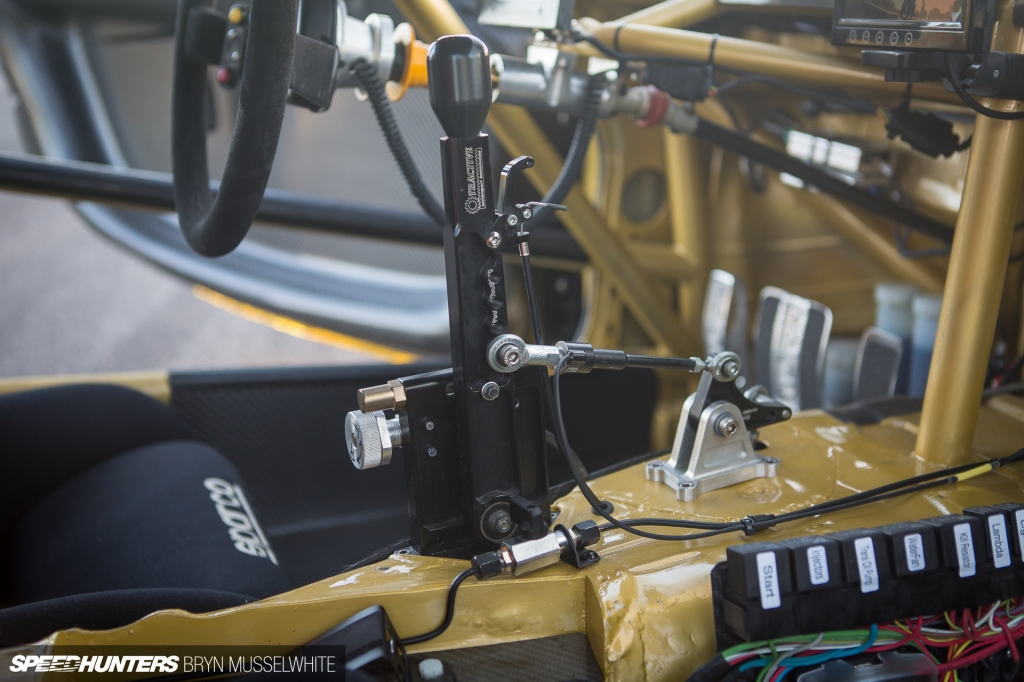

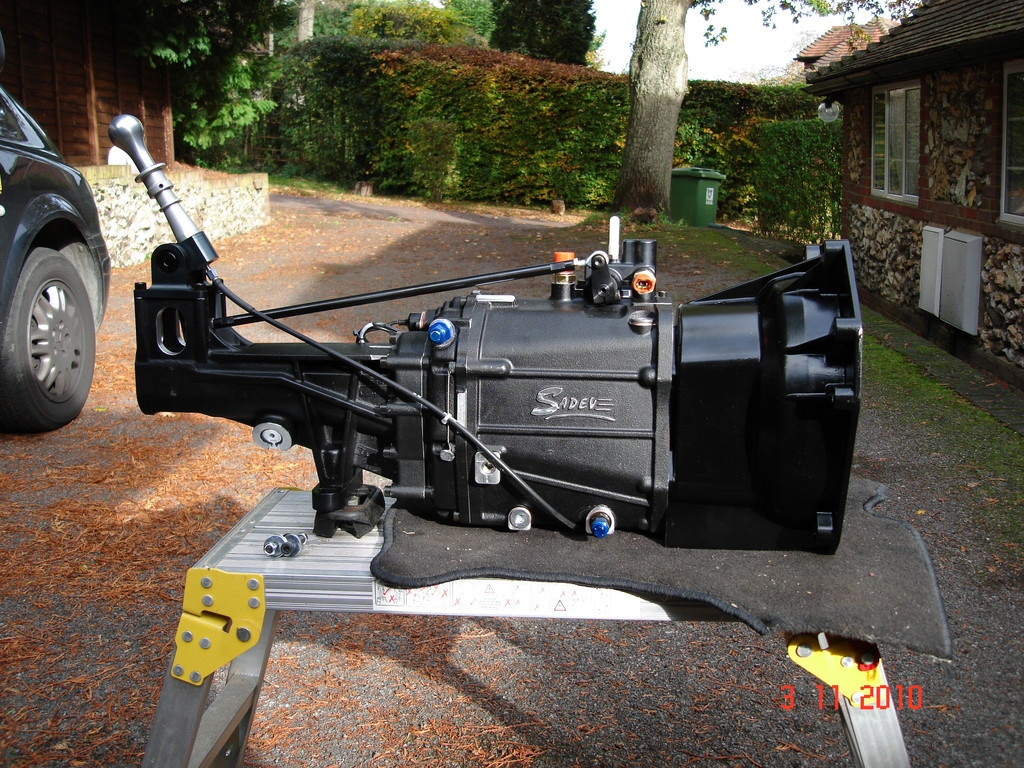

Как мы уже выяснили, передачи этого типа трансмиссии переключаются только поочерёдно, в строго заданной последовательности. И поскольку секвентальная КПП построена на базе механической, мы будем делать отсылки по принципу работы именно к МКПП.

Во-первых, для секвентальной КПП характерно отсутствие педали сцепления, что в первую очередь обрадует не умудренных опытом водителей. Это сильно облегчает управление автомобилем, ведь постоянные танцы левой ногой на педали сцепления, прямо скажем - дело на любителя. Сцеплением управляет не водитель, а электронный блок, который получает сигнал от сенсоров, считывающих нажатие на педаль газа и непосредственно включение конкретной передачи. Как говорится, дело техники. Когда коробка получает команду от электронного блока, с помощью специальных датчиков в прогрессивный блок передаётся новый сигнал об используемой скорости автомобиля. Прогрессивный блок является последней инстанцией, где корректируется скоростной режим на основе различных показателей: начиная от оборотов двигателя и заканчивая работой кондиционера.
Видео, демонстрирующее работу секвентальной коробки передач. Как стремительно переключаются скорости!

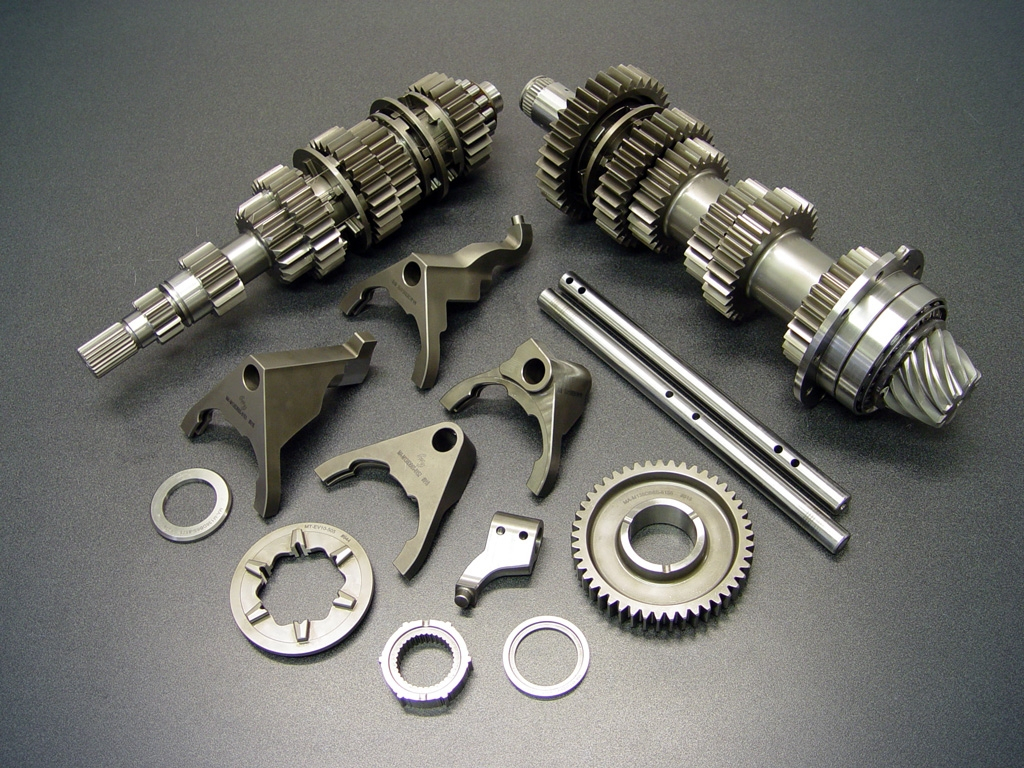

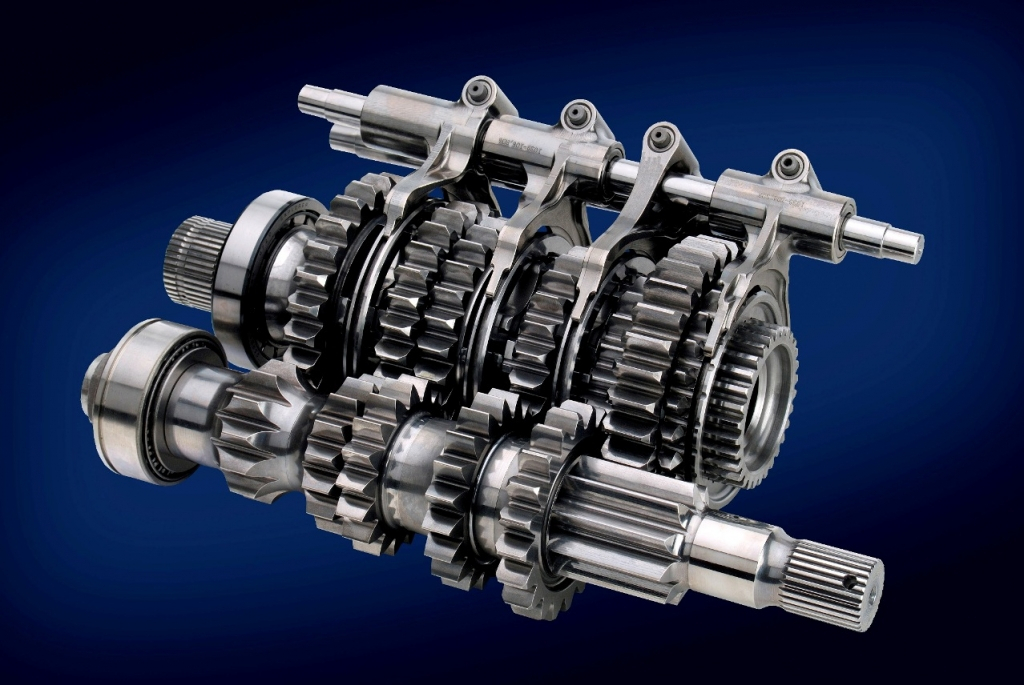

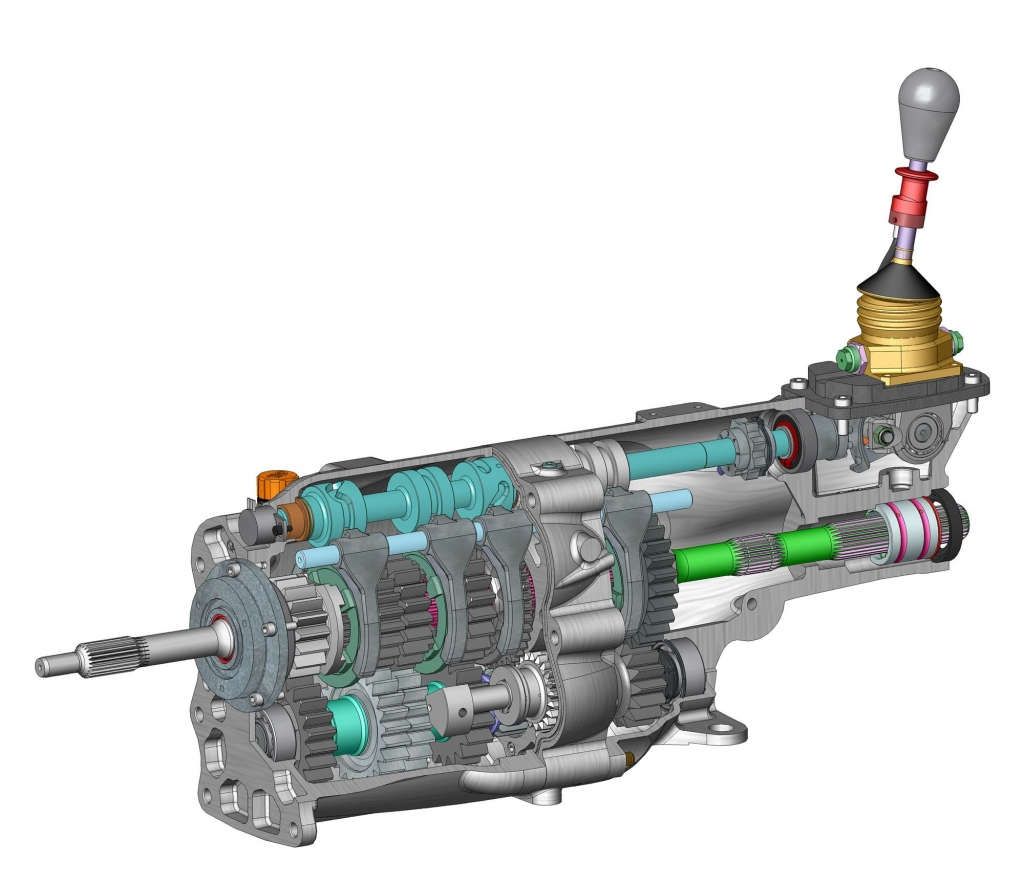

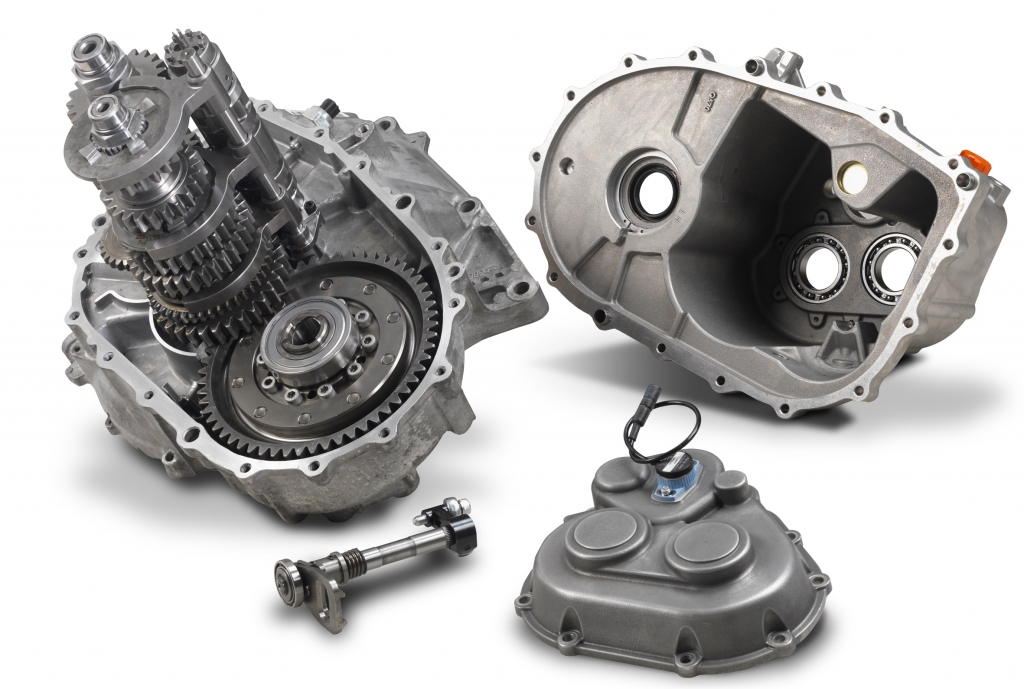

Во-вторых, в секвентальной КПП используются прямозубые шестерни. Они выдают больший коэффициент полезного действия, если сравнивать с косозубыми из МКПП. Это вызвано тем, что косозубые шестерни имеют больше потерь на трение. Но и крутящий момент прямозубые шестерни способны передавать меньший, поэтому в секвентальных КПП часто используют шестерни бОльшего размера для компенсации этого недостатка.

И наконец, третьей отличительной чертой секвентальной трансмиссии является наличие гидравлических сервоприводов, с помощью которых происходит переключение между передачами. В настоящее время гидравлические сервоприводы часто ассоциируют с роботизированной КПП, но это не так. В последней используются электрические.
Об одном из вариантов исполнения секвентальной коробки рассказывает в своём видео Евгений Травников:

Преимущества и недостатки секвентальной КПП
Теперь, когда мы имеем представление о принципе работы упомянутой трансмиссии, давайте разберёмся, чего же стоит от неё ожидать.

Преимущества:
1. Высокая скорость и удобство переключения между передачами. Благодаря наличию электронного блока управления и гидравлического механизма, временные затраты на переключение сокращаются до 150 миллисекунд, что играет весомую роль в профессиональном автоспорте. Более шустрым переключением передач не могут похвастаться ни одна из классических трансмиссий, причём как механических, так и автоматических. Кроме того, с секвентальной КПП вы не будете судорожно пытаться попасть в нужную скорость, мчась из всех лошадиных сил по кольцу, когда удержать автомобиль на правильной траектории мешает высокая нагрузка и тряска с вибрацией.

2. Нет потери скорости при переключении.

3. Экономичный расход топлива.
Последние два пункта являются скорее последствием первого, однако мы не можем не учесть этого, отдавая должное секвентальной КПП.

4. Возможность переключения подрулевыми лепестками. Да, эта технология, так полюбившаяся настоящим гонщикам, открылась благодаря секвентальному механизму переключения.
Кстати, геймерам этот механизм тоже полюбился. Некоторые даже сами берутся разрабатывать такие коробки =)

Пятым преимуществом можно было бы назвать выбор между двумя режимами –автоматическим и ручным переключением передач (так называемый спорт-режим). Но эта особенность характерна для автоматических КПП. А так как секвентальная трансмиссия может существовать самостоятельно, оставим это преимущество отдельным видам автоматических КПП.

Недостатки:
1. Неустойчивость к высоким нагрузкам и износу. Здесь речь идёт не только о тех нагрузках, которые испытывает коробка болидов Формулы 1 на гоночной трассе, но и о нагрузках, которые может испытывать гидравлический механизм при неправильном переключении на гражданских автомобилях. Как бы ни было просто переключать передачи на секвентальной КПП, делать это нужно своевременно. Агрегаты этой трансмиссии довольно чувствительны и быстро изнашиваются из-за особенностей конструкции. Ведь чем сложнее механизм, тем больше вероятность его поломки.

2. Дороговизна в обслуживании. Собственно, здесь тоже можно сослаться на конструктивные особенности секвентальной КПП, и без лишних комментариев.

Заблуждения и мифы, связанные с секвентальной КПП
1. Секвентальная КПП и роботизированная КПП – одно и то же.
Отнюдь, это не так. Несмотря на схожий принцип работы, в роботизированной КПП как минимум используются электрические сервоприводы для переключения между передачами. А в секвентальной КПП – гидравлические.

2. Секвентальная и автоматическая КПП неразлучны.
Ещё одно заблуждение, вызванное широким распространением автоматических КПП в паре со «спорт-режимом». Однако стоит вспомнить о КПП, используемых в автоспорте, и всё встаёт на свои места. Секвентальная КПП может существовать отдельно от автоматической трансмиссии.

3. Секвентальный механизм устанавливается только на болиды и другие спорткары, вместе с кулачковой коробкой.
Несомненно, дуэт этих двух технологий даёт огромное преимущество на трассе, но уже не один десяток лет секвентальная КПП используется на серийных авто, предназначенных для общественных дорог.

Применение секвентальной КПП

В настоящее время секвентальный механизм широко используется и даже успел стать классикой для некоторых мотоциклов и автомобилей. Например, этот тип трансмиссии характерен для старенького мотоцикла Минск – М1М. Но более популярным применением этой технологии прославились модели КПП SMG, устанавливаемые на автомобили BMW с 1996 года.

SMG 1 и SMG 2 длительное время устанавливались на BMW 3 серии.
Минутка ностальгии или как это было:

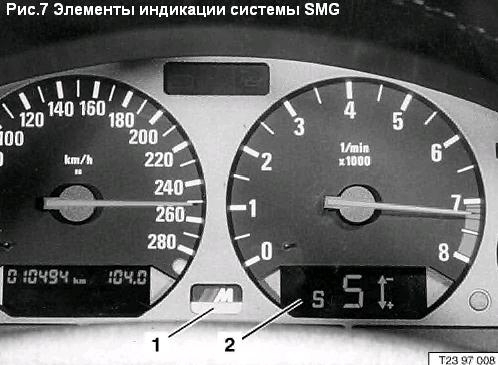

1-Световой индикатор переключения на повышенную передачу; 2-Индикатор включения передачи и программы;

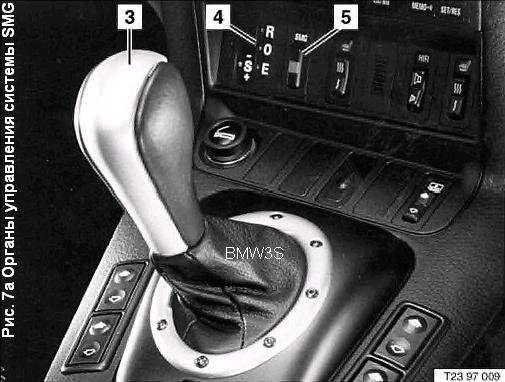

3-Рычаг управления; 4-Индикатор положения рычага управления (в центральной консоли); 5-Переключатель программ движения (в центральной консоли).

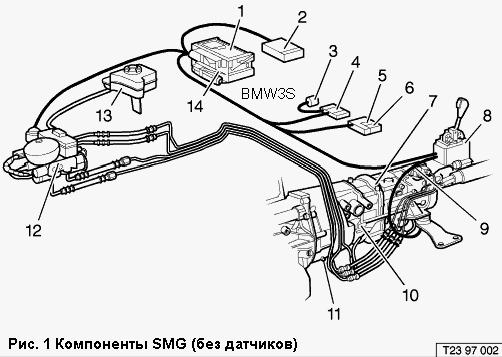

Основные компоненты первого поколения SMG изображены на рисунке:

1 ЭБУ системы SMG; 2 ЭБУ системы ABS; 3 Индикатор включенной передачи и программы (в тахометре); 4 ЭБУ индикатора включенной передачи и программы
5 Переключатель программы движения (в центральной консоли); 6 Индикатор положения рычага управления (в центральной консоли); 7 Шестиступенчатая коробка передач SMG с исполнительным узлом; 8 Кронштейн механизма переключения передач SMG; 9 Приводной насос; 10 Исполнительный цилиндр гидропривода сцепления; 11 Сцепление; 12 Гидравлический блок; 13 Бачок главного цилиндра; 14 ЭБУ системы DME*
Сейчас SMG выпускается уже в третьем поколении и с 2005 года устанавливается на BMW E60 M5.
