Как устроена турбина

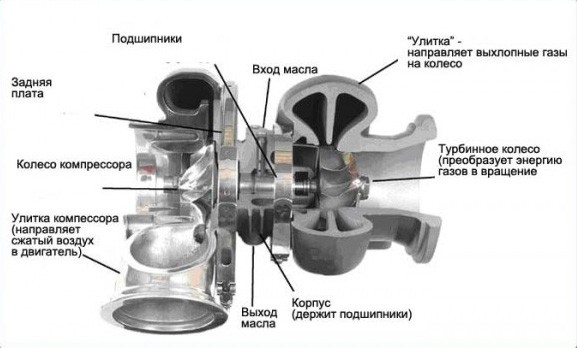

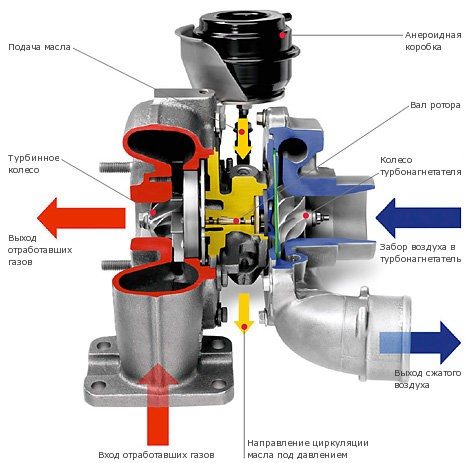

Устройство системы турбонаддува очень простое. Турбина устанавливается на выпускной коллектор двигателя. Выхопные газы из цилиндров вращают турбину. Турбина соединена валом с компрессором, который находится между воздушным фильтром и впускным коллектором. Компрессор сжимает воздух, который поступает в цилиндры.

Выхлопные газы из цилиндров проходят через крыльчатку турбины и вращают ее. Больше выхлопных газов – быстрее вращается крыльчатка турбины. На другом конце вала распологается крыльчатка компрессора, которая подает воздух к цилиндрам.

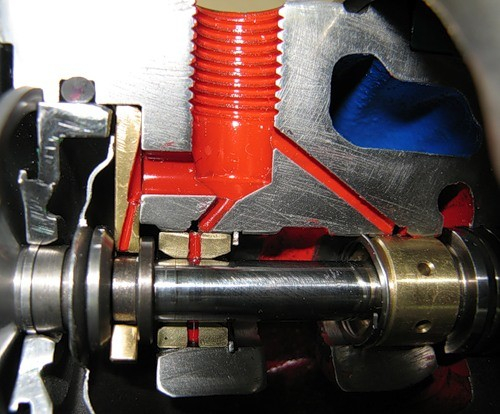

Для того, чтобы выдерживать скорости вращения в 150.000 оборотов в минуту, вал турбины должен поддерживаться особыми подшипниками. Большинство обычных подшипников на таких скоростях просто разваливаются, поэтому в турбинах используются особые гидроподшипники. В таких подшипниках осуществлен постоянный подвод масла к валу. Масло выполняет две функции: охлаждает вал и другие детали турбины, а также снижает трение.

Одна из проблем турбонагнетателей заключается в том, что они не дают мгновенной реакции на газ. Турбине необходима секунда или две, чтобы раскрутиться до оптимальной скорости и создать нужное давление. Эта секундная задержка называется турбо-лагом, после которой автомобиль устремляется вперед.

Один из вариантов понизить турбо-лаг – уменьшить инерцию вращающихся деталей, уменьшив их вес. Это позволит турбине и компрессору раскручиваться быстрее и создавать давление раньше. Хотите меньше инерции, выбирайте турбину меньшего размера. Маленькие турбины создают давление быстрее и на более низких оборотах двигателя, но на высоких скоростях, когда необходимо очень много воздуха, маленькие турбины могут не справиться со сжатием воздуха. При больших скоростях двигателя, когда поток выхлопных газов возрастает, создается угроза для маленьких турбин, через которые проходит слишком большой поток и скорость возрастает до огромных показателей.
Кстати, есть такая система, как антилаг. Ее используют на драговых гоночных турбовых авто. Почитайте по ссылке.

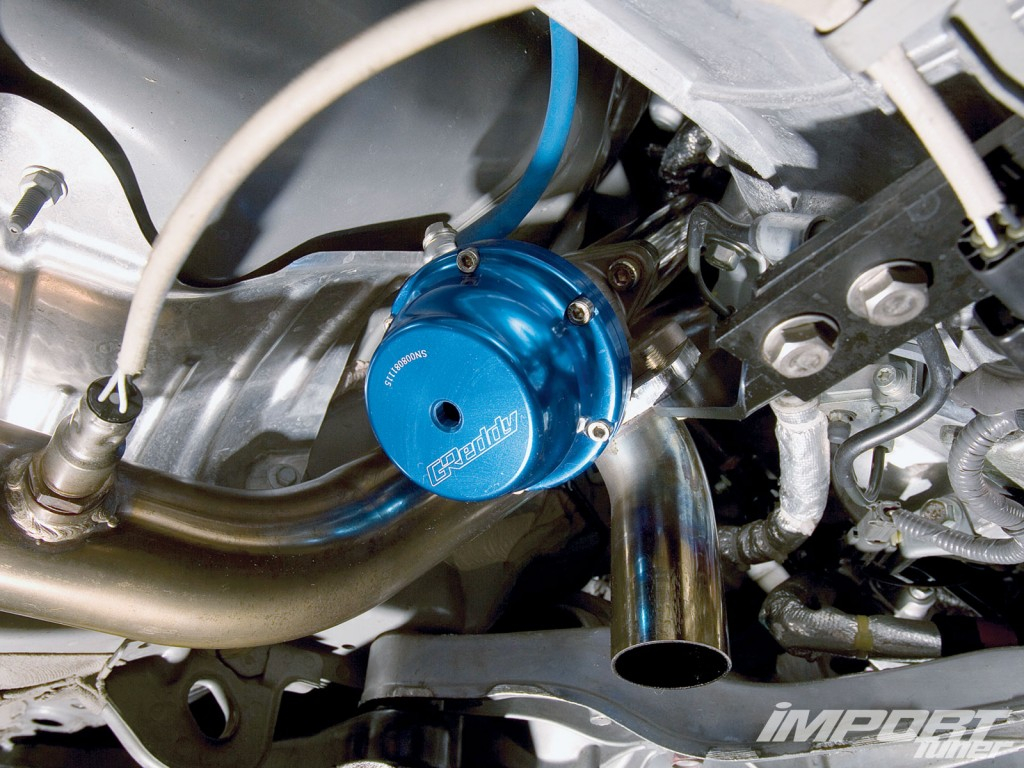

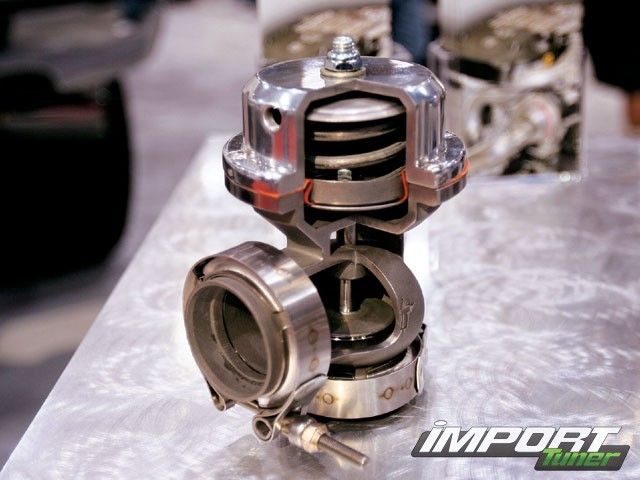

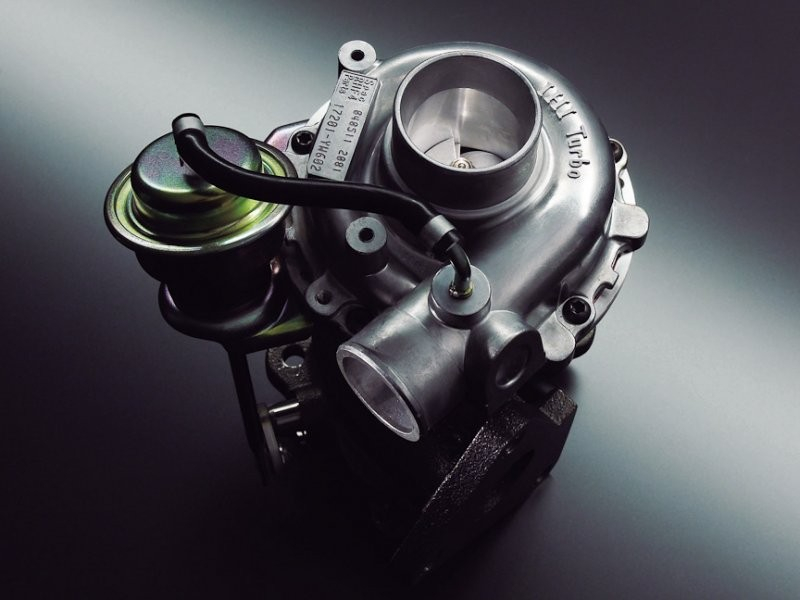

У многих систем турбонаддува есть клапан вестгейта (wastegate valve), который позволяет выводить излишние выхлопные газы, дабы турбина не раскручивалась слишком быстро. Пружинка в клапане вестгейта определяет давление в системе, если давление становится выше определенного показателя, это значит, что турбина вращается слишком быстро, тогда излишнее давление сбрасывается через вестгейт, а скорость вращения турбины замедляется.

Некоторые турбины имеют шариковые подшипники, а не гидроподшипники. Но эти шариковые подшипники тоже специфичные – они изготовленные по передовым технологиям с использованием превосходных материалов. Такие подшипники позволяют вращаться валам с меньшим трением, чем при использовании гидроподшипников. Также такие подшипники позволяют использовать более легкие валы меньшего размера.

Также в турбинах используются керамические крыльчатки, которые легче стальных.

В следующий раз я расскажу вам как работают турбины в паре.
