Недавно на стенс-встрече WCO Meeting 2015 видел много машин на четырехконтурной пневмоподвеске, которая вызвала у многих неподдельный интерес. Странно, что у многих возникают проблемы с пониманием того, как устроена пневмоподвеска. Давайте разберем.

Пневматическая подвеска автомобиля – это разновидность подвески, при помощи которой имеется возможность регулировки клиренса (высоты кузова относительно дорожного полотна). В настоящее время пневмоподвеска довольно широко применяется на грузовиках и полуприцепах. Легковые автомобили также оборудуются пневмоподвеской, однако это касается в большей степени машин бизнес-класса. В пневматической подвеске в качестве упругих элементов применяются пневмоупоры на каждом колесе. Стоит отметить, что пневматическая подвеска не является отдельным видом подвески автомобиля. Пневмоподвеска может основываться на конструкциях уже имеющихся подвесок. Пневмоэлементы могут быть смонтированы на стойках МакФерсон, многорычажной подвеске, упругой балке и прочих. Основным предназначением пневмоподвески является обеспечение более высокого уровня безопасности и комфорта при вождении. Стоит отметить, что адаптивная подвеска многих автомобилей бизнес-класса основана именно на пневматических упругих элементах с динамически изменяющейся жесткостью.

Разновидности пневматических подвесок

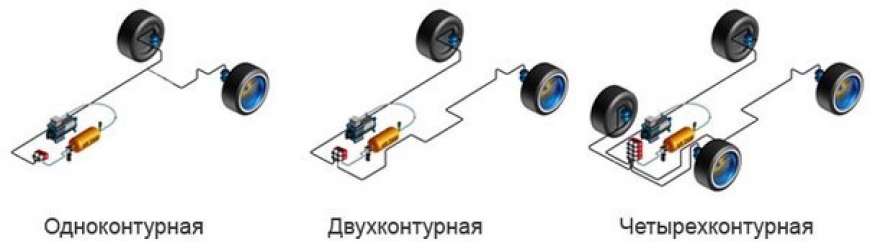

Можно выделить три основных типа пневмоподвески: одно-, двух- и четырехконтурная. Также следует отметить, что пневмоподвеска может входить в комплектацию автомобиля, а может устанавливаться и самостоятельно. При самостоятельной установке наиболее часто пневмоподвеска позволяет лишь изменять высоту кузова в ручном режиме.

• Одноконтурная система устанавливается только на одну ось автомобиля. Это может быть как передняя, так и задняя ось. В штатном исполнении одноконтурной системой наиболее часто комплектуются грузовые автомобили и седельные тягачи. В данном случае имеется возможность регулировки жесткости задней оси в зависимости от загрузки автомобиля.

• Двухконтурная система пневмоподвески может быть установлена как на одну ось, так и на две. В случае с установкой на одну ось, осуществляется независимое регулирование колес. Если двухконтурная система осуществляет управление двумя осями, то это аналогично двум одноконтурным системам.

• Четырехконтурная система является наиболее сложной, но и наиболее функциональной. В такой системе осуществляется регулировка пневмоподпора каждого колеса. В четырехконтурных система, как правило, применяется электронный блок управления, который в совокупности с датчиками осуществляет автоматическую регулировку давления в пневмоэлементах.

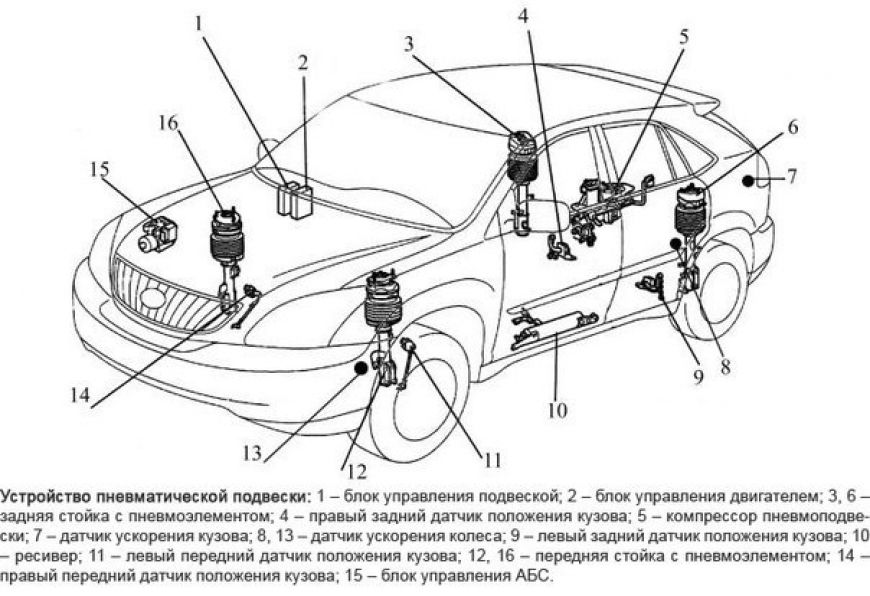

Устройство пневмоподвески

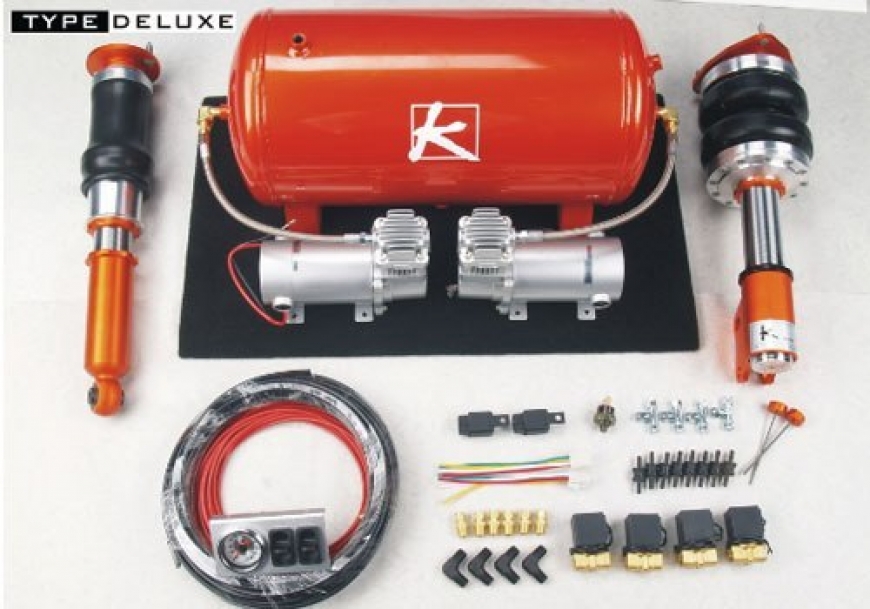

Простейшая пневматическая подвеска имеет в конструкции следующие основные элементы:

• упругие пневмоэлементы на каждое колесо;
• устройство подачи сжатого воздуха (компрессор);
• воздушный ресивер;
• воздушные магистрали;
• датчики и блок управления подвеской.

Упругие пневмоэлементы являются исполнительными механизмами подвески, в задачи которых входит регулировка и поддержание клиренса. Регулировка может осуществляться как в ручном, так и в автоматическом режиме. Изменение высоты кузова относительно дороги осуществляется за счет изменения давления воздуха в пневмоэлементах.

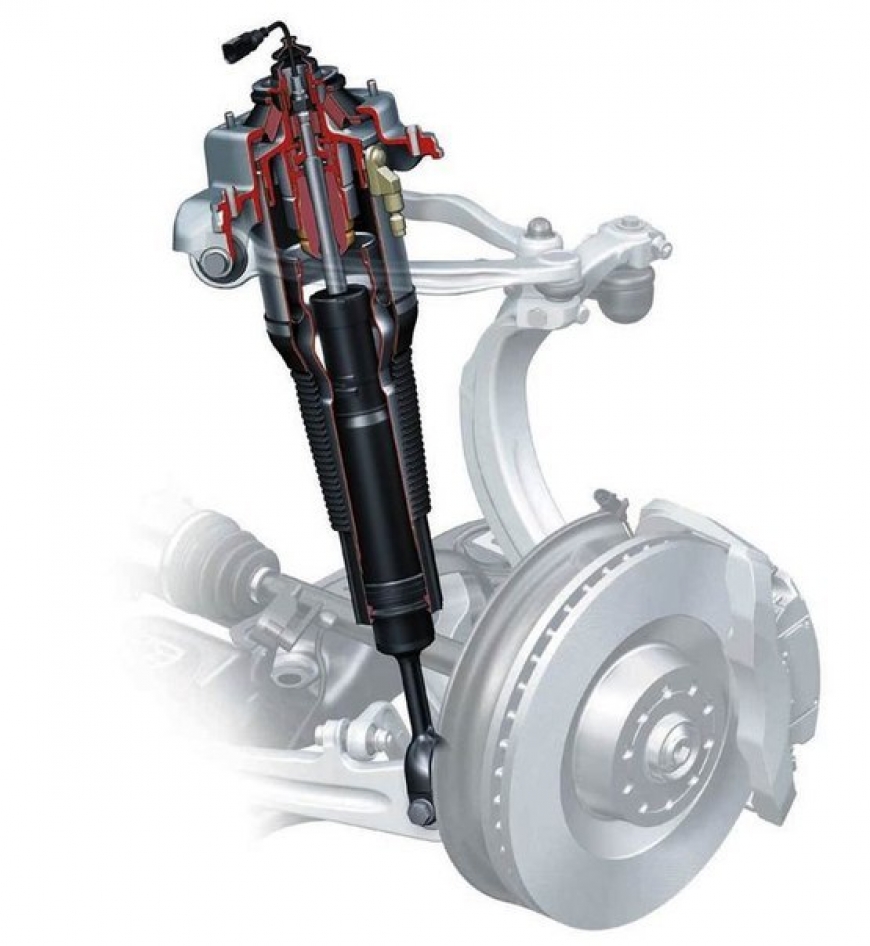

Пневмоэлемент может иметь разные исполнения – самостоятельный узел или совмещенный с амортизатором. Во втором случае упругий пневмоэлемент наиболее часто называется пневматической амортизаторной стойкой. Пневматические стойки могут быть установлены практически на любой тип подвески. Конструктивно пневмоэлемент состоит из корпуса, штока с поршнем и манжеты.

Компрессор предназначен для подачи сжатого воздуха в ресивер и далее в исполнительные механизмы. Стоит отметить, что компрессор является основным конструктивным элементом подвески, так как без сжатого воздуха работа пневмоподвески просто невозможна.

Воздушный ресивер предназначен для осуществления регулировок клиренса в малых пределах без участия компрессора. Также за счет ресивера достигается быстрая и адекватная работа адаптивных подвесок. Воздушные магистрали соединяют все элементы пневматической подвески в единую пневмосистему. Электронные датчики позволяют отслеживать такие параметры как положение кузова относительно дороги, наклон кузова, ускорение автомобиля и прочие параметры. Блок управления предназначен для обработки сигналов датчиков и осуществления автоматической или ручной регулировки подвески.

Принцип работы пневмоподвески

Пневмоподвеска позволяет регулировать высоту кузова в ручном и автоматическом режиме. В ручном режиме водитель имеет возможность самостоятельно увеличивать или уменьшать дорожный просвет автомобиля. А если в конструкции подвески имеются пневматические амортизаторные стойки, то в этом случае также имеется возможность регулировки жесткости подвески.

Автоматический режим работы разных подвесок может существенно отличаться. Стоит отметить, что в автоматическом режиме работают именно адаптивные подвески, в обязанности которых входит поддержание определенного клиренса и жесткости амортизаторов в зависимости от различных условий. Наиболее часто в алгоритме работы адаптивной пневмоподвески используются такие параметры как скорость, ускорение, наклон и прочие.

В зависимости от скорости движения, интенсивности ускорения, система подстраивает значение клиренса для наилучшей аэродинамики автомобиля. При прохождении поворотов на большой скорости оцениваются крены машины, и за счет сжатого воздуха увеличивается жесткость нагружаемых амортизаторных стоек. Адаптивная пневмоподвеска позволяет максимально снижать центр тяжести автомобиля, за счет чего достигается лучшая управляемость и аэродинамика.

Пневмоподвеска: плюсы и минусы

Как и любая другая система, пневмоподвеска имеет свои достоинства и недостатки. Основным достоинством пневматической подвески является высокая плавность хода автомобиля и отсутствие каких-либо шумов, так как в качестве упругого элемента используется сжатый воздух. Однако в зависимости от предназначения автомобиля, пневмоподвеска может быть и, напротив, – жесткой.

К достоинствам также можно отнести автоматическое регулирование клиренса и жесткости отдельных стоек в движении. Однако это относится лишь к заводским исполнениям адаптивных подвесок. Самостоятельная установка четырехконтурной пневмоподвески с автоматическим управлением очень сложна и затратна, поэтому такая практика не применяется.

К недостаткам можно отнести очень плохую ремонтопригодность элементов пневмоподвески. Так, например, пневматические стойки абсолютно неремонтопригодны и при выходе из строя подлежат только замене. Также стоит отметить, что на ресурс пневмоподвески весьма негативно влияют отрицательные температуры и дорожные реагенты.
