Раз все об этом пишут, напишу и я :)

Любая реконструкция двигателя с целью улучшения его характеристик - работа комплексная, основанная на четком представлении о том, что мы хотим получить, как это сделать, и можно ли это сделать вообще. Здесь без знания рабочих процессов, протекающих в двигателе, никак не обойтись. Также необходимо понимать, что в двигателе все взаимосвязано: изменение в одном узле ведет к перемене всего рабочего процесса- от воздухозаборника до среза выхлопной трубы. Причем на разных режимах любое вмешательство оказывает различное воздействие: что хорошо на одном режиме, может оказаться плохо на другом.


К основным характеристикам двигателя мы обычно относим крутящий момент и мощность. Именно их и стремятся увеличить, проводя тюнинг мотора. Осуществить это можно с помощью двух основных способов. Первый способ - увеличение крутящего момента на коленчатом вале. Второй - не трогая величину крутящего момента, переместить его в зону высоких оборотов.

Увеличение вращающего момента

Крутящий момент практически не зависит от частоты вращения коленвала, а определяется лишь объемом двигателя и давлением в цилиндре. С объемом все понятно - чем больше, насколько позволяет конструкция двигателя, тем лучше. Давление можно повысить, увеличив степень сжатия. Правда, резервов тут немного - возможности этого способа ограничены детонацией. Можно подойти и с другой стороны. Чем больше топливовоздушной смеси мы "загоним" в двигатель, тем, очевидно, больше тепла выделится при ее сгорании в цилиндре и тем выше будет давление в нем. Это справедливо для атмосферных моторов.

Второй вариант применим к семейству наддувных двигателей. Изменив характеристику блока управления, можно несколько увеличить величину наддува, благодаря чему удастся снять больший момент с коленчатого вала.


И третий вариант - добиться лучшего наполнения цилиндров, улучшив газодинамику, - самый распространенный и самый... негарантированный. Идея в том, что нужно сделать нечто с каналами и камерой сгорания... Но все по порядку.

Рабочий объем. Один из основных вариантов - увеличение рабочего объема цилиндров настолько, на сколько это возможно. В разумных пределах, конечно. Для дорожного автомобиля этот подход наиболее правильный, потому что, увеличив объем, при этом не изменяя распредвал, т.е. оставив моментную кривую в том же диапазоне оборотов, в котором она и была, водителю не нужно будет переучиваться манере вождения. А на выходе получим искомое - более динамичный автомобиль.

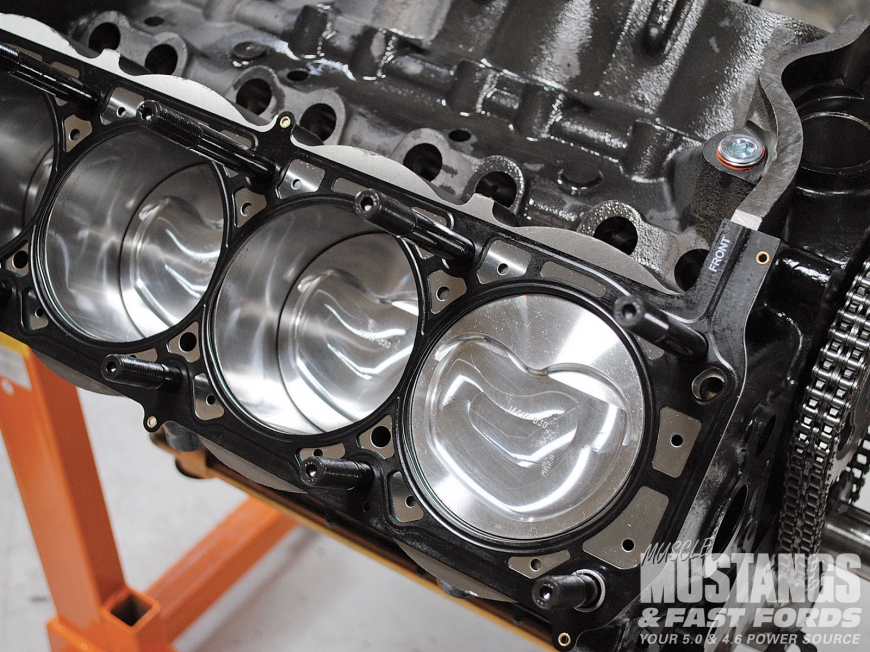

Рабочий объем можно увеличить двумя способами - заменив стандартный коленвал на коленвал с большим эксцентриситетом или расточив цилиндры под поршни большего диаметра. Логично поинтересоваться - что более эффективно и что менее затратно. Ведь что такое объем двигателя: это есть произведение площади поршня на его ход. Увеличив, условно говоря, в два раза диаметр, мы в четыре раза увеличиваем площадь. Потому что в квадрате. А увеличив в два раза ход, мы лишь в два раза увеличиваем объем. Вот такая математика. Теперь об экономике вопроса. На первый взгляд кажется, что замена кривошипного механизма менее затратна, нежели расточка блока в больший размер. Нюанс в том, что коленвал с большим эксцентриситетом еще найти надо. Делают их на заказ редкие фирмы, производство дорогостоящее и сложное. Разумно в этом случае уповать на стандартизацию производителя. Поэтому логично купить серийное изделие, в нашем случае коленвал, и уже под него подбирать поршневую группу. Конечно, понадобятся другие поршни и шатуны. Это сложно, но подобрать можно. Вопрос в другом. Конструктивно такой ход закладывает дополнительные механические потери в работе двигателя, виновниками которых станут более короткие шатуны. Это аксиома- поставив коленвал с большим эксцентриситетом, придется поставить более короткие шатуны, ведь нарастить блок мы не сможем. В чем их минус? Чем короче шатун, тем с большим углом он "переламывается", тем с большим усилием он прижимает поршень к стенке цилиндра. А чем больше усилие прижима, при том же коэффициенте трения, тем больше величина сопротивления движения. И этот фактор следует рассматривать не только с точки зрения механических потерь, но и с точки зрения надежности, т.к. короткие шатуны подвергаются большим нагрузкам. В тюнинге, как правило, такими "мелочами" пренебрегают. Когда нельзя, но очень хочется, то можно. Очевидный выигрыш в плане минимизации затрат - увеличение рабочего объема за счет увеличения диаметра цилиндра. Как правило, все двигатели имеют достаточно толстую стенку цилиндра, запас по прочности. Если, скажем, на два миллиметра увеличить диаметр, то можно получить дополнительный объем. При толщине стенки 7-8 мм одним миллиметром можно пожертвовать. И достаточно часто можно обойтись серийными поршнями. Правда, однозначно заявлять, что увеличение диаметра цилиндров дешевле, нежели замена коленчатого вала, нельзя. Каждый из этих двух способов разумно рассматривать в ракурсе специфики отдельно взятого двигателя.

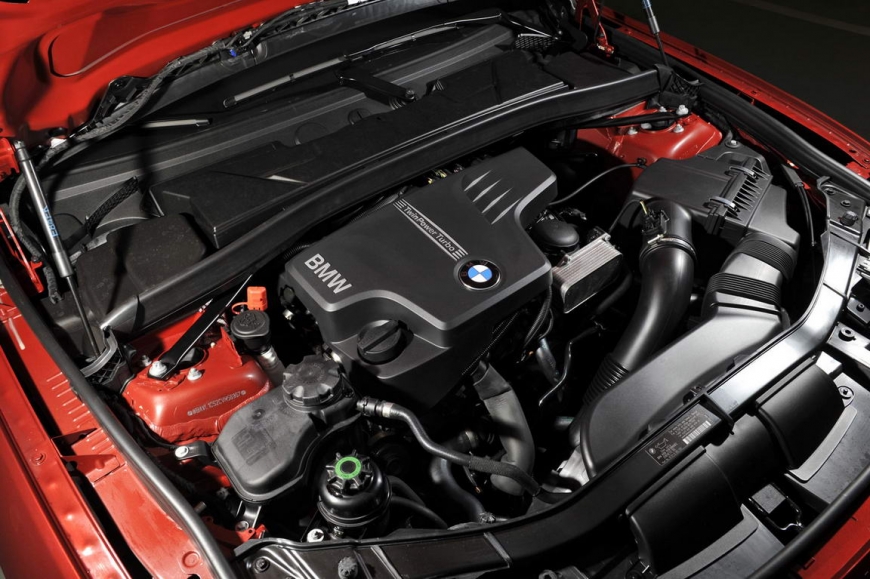

Наддувные технологии. Семейство турбированных двигателей интересно для тюнинга своими конструктивными особенностями, серьезно упрощающими настройку мотора. В нашем случае можно получить больший момент, опять-таки не трогая ни моментную кривую, ни объем и даже не разбирая двигатель, лишь незначительно изменив величину наддува. В чем особенность конструкции наддувных двигателей? Прежде всего в особенностях управления компрессором, будь то турбина или механический компрессор. Давление наддува и первого, и второго зависит от количества оборотов двигателя. Чем больше оборотов, тем выше давление. Но увеличивать его можно только до определенной величины. За этим следит блок управления, стравливая лишнее давление. Изменив его характеристику, т.е. слегка подняв планку этого самого стравливания, мы увеличим давление, с которым топливо-воздушная смесь "забивается" в объем цилиндра. И забивает реально больший объем, нежели в случае "щадящих" параметров у серийного двигателя. Работы по увеличению давления не безболезненны - у серийных двигателей есть определенный запас по механическим и тепловым нагрузкам, по детонационной стойкости. В разумных пределах увеличить наддув возможно. Но если перешагнуть, то чтобы не сломать двигатель, придется прибегнуть к дополнительным переделкам - увеличить объем камеры сгорания, изменить систему охлаждения, установить дополнительный радиатор, воздухозаборники, промежуточный охладитель воздуха. Наверное придется чугунный коленчатый вал заменить на стальной, подобрать более прочные поршни и обеспечить им охлаждение.


Изменения в газодинамике. Суть понятна - для того чтобы получить больший момент, надо увеличить заряд топливо-воздушной смеси. Что можно сделать? Можно взять инструмент и убрать дефекты серийной сборки - сделать впускные и выпускные каналы более гладкими и ровными, ликвидировать уступы и острые углы в местах стыка деталей, убрать в камере сгорания непродуваемые зоны, заменить клапана и седла. Работы много, но гарантии нет. Почему? Аэродинамика - вещь непростая. Математически описать процессы, проистекающие в двигателе, сложно. Взять ручку, бумагу и сделать вычисления и исходя из результатов что-то подрезать, отрезать, загнуть - тяжело... Или "кинуть глазом" и сказать, где тут лишнее... Порой результат прямо противоположный ожидаемому или никакой. Ради справедливости надо сказать, что в аэродинамике есть резервы. Но извлечь их гарантированно можно, только выполнив ряд экспериментов, продувая пластилиновые макеты впускных каналов на специальной установке, подбирая их форму и сечение в соответствии с требованиями новых условий работы двигателя. Маловероятно, что это можно сделать "на коленке".

Увеличение мощности

Что такое мощность? Это произведение крутящего момента на скорость вращения двигателя. Таким образом, сместив стандартную характеристику момента в зону высоких оборотов, мы получим искомую прибавку мощности. Минус- на низах мотор плохо "едет". Любой газораспределительный механизм (без механизма изменяемых фаз) позволяет хорошо наполнять цилиндры только в своем диапазоне оборотов. И как только мы перемещаем вращающий момент в область более высоких оборотов, мы тут же потеряем его внизу. На низких цилиндры будут плохо продуваться, а для обычного дорожного автомобиля это плохо - давим на газ, а он не едет. Водитель должен держать стрелку в зоне высоких оборотов. Трогаться с места - сцепление жечь. Поэтому все серийные двигатели имеют максимальный момент где-то в области разумных 2-3 тысяч, чтобы внизу ничего не провалилось.

Конечно, современные двигатели с изменяемыми фазами газораспределения такими провалами не страдают. На низких оборотах с помощью регулирующего механизма фазы становятся узкими, перекрытие (длительность одновременного открытия впускных и выпускных клапанов) маленьким, и на низких оборотах происходит хорошее наполнение цилиндров. Как только этот двигатель забирается в зону высоких оборотов, фазы расширяются, перекрытие увеличивается , цилиндры начинают хорошо продуваться на высоких оборотах, и мы имеем хороший вращающий момент.

Итак, если у нас традиционный мотор (без изменяемых фаз), мы можем сказать себе: плевать нам на низкие обороты, ставим широкофазный распредвал в двигатель, тем самым позволяем иметь хорошее наполнение в зоне высоких оборотов. Правда, маловероятно, что мы получим большой вращающий момент, скорее всего, мы его по абсолютной величине получим такой же, как у серийного, только в зоне высоких оборотов. Но произведение его на обороты, на которых он достигается, будет существенно больше, чем у серийного мотора, следовательно, и мощность выше. Двигатель будет иметь ярко выраженный спортивный характер. Использовать таким образом полученную мощность можно, только подогнав передаточные числа в трансмиссии. Это тот путь, который применяется в спорте.


Еще одним путем увеличения мощности двигателя является уменьшение механических потерь. Можно снизить потери на преодоление сил трения в цилиндропоршневой группе целым рядом мероприятий: снижением массы поршней и шатунов, уменьшением размера юбки поршней и толщины поршневых колец, переносом места фиксации шатуна от осевого смещения в бобышки поршня и др. Кроме того, имеет значение и снижение разбрызгивания масла коленвалом путем специального направления масла, сливаемого из головки блока, установки маслоотражающих экранов и т.д. Правда, эти мероприятия, в основном, эффективны на высоких оборотах, когда потери на преодоление трения особенно велики.

От теории к практике

Итак, основные принципы мы выяснили. Попробуем теперь выбрать схему, по которой можно форсировать двигатель. Очевидно, первое, что надо решить, - насколько необходимо увеличить объем цилиндров. Если поставлена цель - достичь максимального эффекта при форсировании, то объемом пренебрегать нельзя, даже если в нашем распоряжении не так много возможностей: повышение мощности и момента прямо пропорционально объему цилиндров. Следующее по значимости - это фазы газораспределения. Необходимо сделать выбор: "строим" ли мы "скоростной" двигатель, который будет "раскручиваться" на высоких оборотах, или "моментный", для работы на средних оборотах. Это, без сомнения, зависит от темперамента водителя и стиля езды. На этом этапе предстоит выбор распределительного вала для нашего мотора - именно параметры вала определяют характер изменения момента и мощности по частоте вращения коленвала. Все тюнинговые распредвалы можно условно разделить на две группы: низовые и верховые. Исходя из названия, первые увеличивают момент в области низких оборотов двигателя, а вторые - в области высоких. Достигается это изменением высоты подъема и профиля кулачков, а также фазами открытия/закрытия клапанов.


Низовые валы имеют небольшую высоту подъема и отсутствие зоны перекрытия клапанов, что предотвращает выбрасывание рабочей смеси обратно во впуск на низких оборотах. Уменьшение высоты подъема влечет за собой неизбежную потерю наполнения на высоких оборотах, что приводит к уменьшению макимальной мощности двигателя. Однако это не столь важно, так как основная область их применения - езда по городу. Основное достоинство таких валов - повышение крутящего момента на низах, что позволяет заметно быстрее ускоряться со светофора и лишний раз не включать пониженную передачу.

Верховые валы, напротив, имеют широкие фазы, высокие подъемы и довольно большую зону перекрытия клапанов. Это позволяет увеличить наполнение на верхах, как по причине увеличения проходного сечения в зоне клапана, так и за счет использования эффекта инерционного наддува. При этом почти всегда повышается мощность двигателя, а пик крутящего момента смещается в зону более высоких оборотов. Широкие фазы приводят к обратному выталкиванию смеси во впускной коллектор на низких частотах вращения, что вызывает снижение наполнения и провал на низах. Чем более "верховой" распредвал - тем сильнее этот эффект.

Рекомендуется также и установка так называемой разрезной шестерни - шкива Вернера, который позволяет, не меняя натяжения ремня, смещать фазы газораспределения, то есть моменты открывания и закрывания впускных и выпускных клапанов с высокой точностью, в то время как стандартная шестерня позволяет делать это с точностью в один зуб, чего недостаточно для получения хорошего результата.

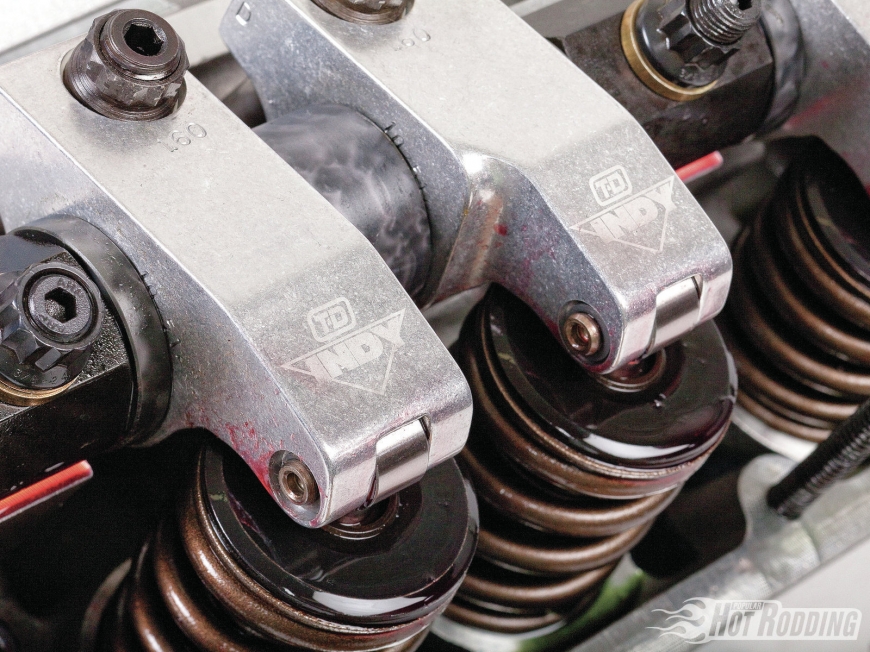

Затем все узлы и детали двигателя "настраиваются" на объем двигателя, но главное, на соответствие выбранному распределительному валу. Другими словами, весь клапанный механизм, каналы впуска и выпуска, цилиндропоршневая группа - все "подстраивается" под характеристики распределительного вала. Какой бы мотор ни получился в результате - это будет уже новый, другой мотор. И им надо по-другому управлять. То есть по-иному, но точно регулировать состав топливно-воздушной смеси и угол опережения зажигания. Поэтому следующий этап работы - настройка системы управления двигателем (чип-тюнинг). Без этого новый двигатель не только не "выдаст" всех своих возможностей, но может проиграть своему стандартному аналогу. Особенно это касается двигателей с электронными системами впрыска топлива.

Кроме того, настройка мотора неизбежно повлечет за собой целый ряд мероприятий, таких, как работа с трансмиссией, с подвеской, с тормозами. Теоретически, да и практически, мощность двигателя можно увеличить весьма существенно, но вопрос в разумности этого мероприятия, т.к. рано или поздно сам автомобиль конструктивно перестанет соответствовать своему силовому агрегату. Есть некий предел, который ограничивает развесовка автомобиля, коэффициент сцепления его шин с дорогой. Смысла "накрутить" двигатель и в результате попросту палить сцепление, жечь резину и крошить ШРУСы - просто нет.

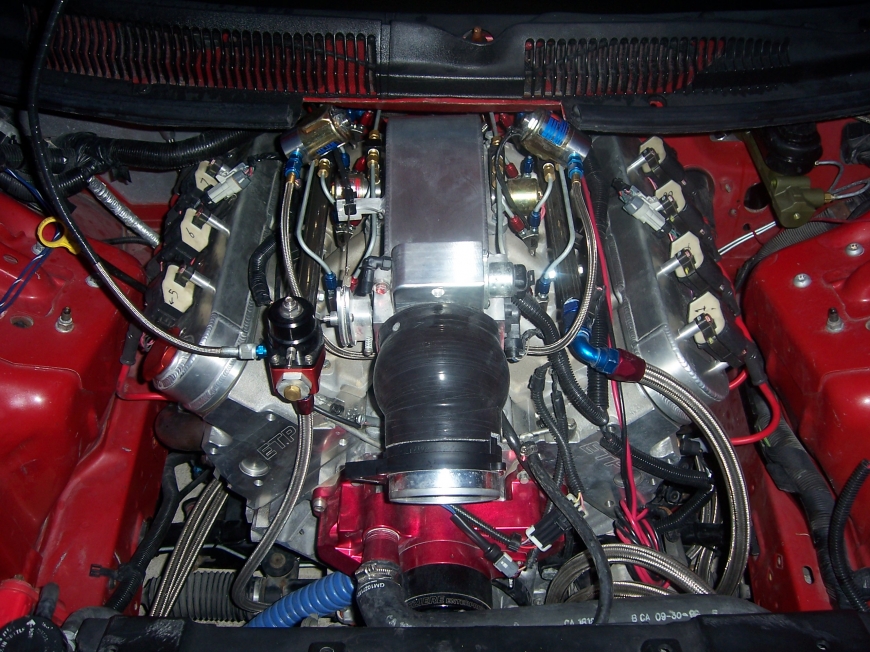

Закись азота

В случаях, когда прирост мощности и момента требуется только на короткий срок, используется более простая альтернатива механическому тюнингу – закись азота N2О (нитрос). Нитрос- лучший выбор для тех, кто не хочет тратить много денег, но при этом хочет добиться существенного увеличения мощности двигателя. Механический тюнинг подразумевает непосредственное механическое вмешательство в работу двигателя, переделку его узлов и агрегатов. Это, в свою очередь, снижает ресурс двигателя, либо ведет к очень дорогостоящим заменам таких частей, как блоки цилиндров, поршни, шатуны, коленчатый и распредвалы, клапаны и т.д. Нитрооксидная система (НОС) включается по желанию водителя, а все остальное время двигатель работает в своем обычном режиме без дополнительных нагрузок и расхода топлива.

Откуда же берется прибавка мощности? Плотность закиси азота примерно на 50% больше плотности воздуха. Кислорода в ней порядка 36% (против 21% в атмосфере). Т. е. при разложении закиси выделяется в 1,7 раза больше кислорода, чем его находится в том же объеме воздуха. Чтобы подать необходимую для мгновенного ускорения порцию закиси в цилиндры, не нужна турбина или приводной компрессор – достаточно пустить сжиженый газ из баллона во впускной коллектор. Что и делают при разгоне, открывая клапан газовой магистрали посредством дистанционного привода.

Попав в двигатель, молекулы закиси азота под действием высоких температур распадаются на азот и кислород, и этот самый высвободившийся кислород позволяет бензину сгорать эффективнее. Давление в цилиндре повышается, и как результат- повышение мощности.
