Адаптивная подвеска (другое наименование полуактивная подвеска) – разновидность активной подвески, в которой степень демпфирования амортизаторов изменяется в зависимости от состояния дорожного покрытия, параметров движения и запросов водителя. Под степенью демпфирования понимается быстрота затухания колебаний, которая зависит от сопротивления амортизаторов и величины подрессоренных масс. В современных конструкциях адаптивной подвески используется два способа регулирования степени демпфирования амортизаторов:
• С помощью электромагнитных клапанов;
• С помощью магнитно-реологической жидкости.
При регулировании с помощью электромагнитного регулировочного клапана изменяется его проходное сечение в зависимости от величины воздействующего тока. Чем больше ток, тем меньше проходное сечение клапана и соответственно выше степень демпфирования амортизатора (жесткая подвеска). С другой стороны, чем меньше ток, тем больше проходное сечение клапана, ниже степень демпфирования (мягкая подвеска). Регулировочный клапан устанавливается на каждый амортизатор и может располагаться внутри или снаружи амортизатора. Амортизаторы с электромагнитными регулировочными клапанами используются в конструкции следующих адаптивных подвесок:
• Adaptive Chassis Control, DCC от Volkswagen;
• Adaptive Damping System, ADS от Mersedes-Benz (в составе пневматической подвески Airmatic Dual Control);
• Adaptive Variable Suspension, AVS от Toyota;
• Continuous Damping Control, CDS от Opel;
• Electronic Damper Control, EDC от BMW (в составе активной подвески Adaptive Drive).
Магнитно-реологическая жидкость включает металлические частицы, которые при воздействии магнитного поля выстраиваются вдоль его линий. В амортизаторе, заполненном магнитно-реологической жидкостью, отсутствуют традиционные клапаны. Вместо них в поршне имеются каналы, через которые свободно проходит жидкость. В поршень также встроены электромагнитные катушки. При подаче на катушки напряжения частицы магнитно-реологической жидкости выстраиваются по линиям магнитного поля и создают сопротивление движению жидкости по каналам, чем достигается увеличение степени демпфирования (жесткости подвески). Магнитно-реологическая жидкость используется в конструкции адаптивной подвески значительно реже:
• MagneRide от General Motors (автомобили Cadillac, Chevrolet);
• Magnetic Ride от Audi.
Регулирование степени демпфирования амортизаторов обеспечивает электронная система управления, которая включает входные устройства, блок управления и исполнительные устройства.
В работе системы управления адаптивной подвески используются следующие входные устройства:
• переключатель режимов работы;
• датчики дорожного просвета;
• датчики ускорения кузова.
С помощью переключателя режимов работы производится настройка степени демпфирования адаптивной подвески. Датчик дорожного просвета фиксирует величину хода подвески на сжатие и на отбой. Датчик ускорения кузова определяет ускорение кузова автомобиля в вертикальной плоскости. Количество и номенклатура датчиков различается в зависимости от конструкции адаптивной подвески. Например, в подвеске DCC от Volkswagen устанавливается два датчика дорожного просвета и два датчика ускорения кузова впереди автомобиля и по одному - сзади.

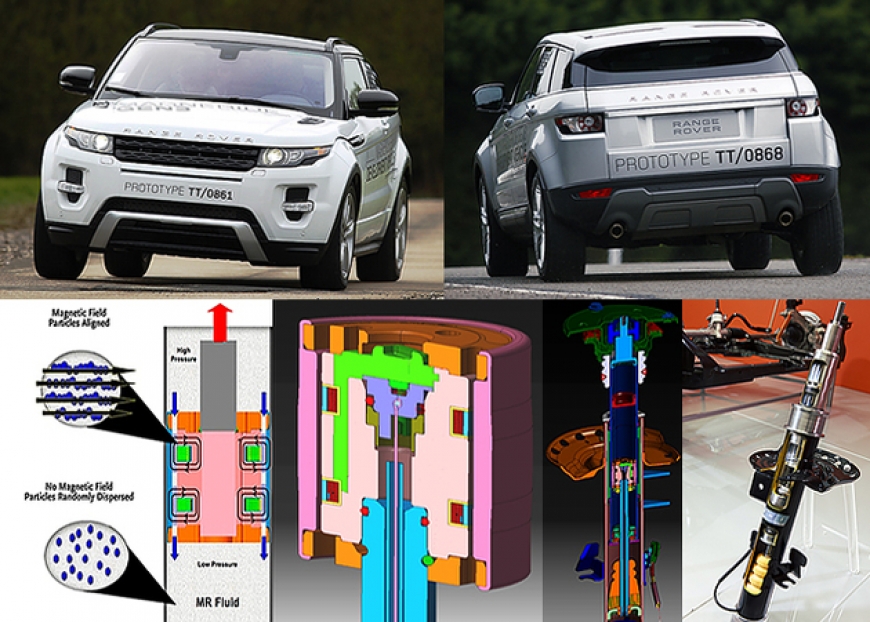

Вот всякие умные картинки и схемы:
Сигналы от датчиков поступают в электронный блок управления, где в соответствии с заложенной программой происходит их обработка и формирование управляющих сигналов на исполнительные устройства – регулировочные электромагнитные клапаны или электромагнитные катушки. В работе блок управления адаптивной подвески взаимодействует (использует информацию) с электронными блоками различны систем автомобиля: усилителя рулевого управления, системы управления двигателем, автоматической коробки передач, систем ABS, ESP, ACC.
В конструкции адаптивной подвески обычно предусмотрено три режима работы:
• нормальный;
• спортивный;
• комфортный.
Режимы выбираются водителем в зависимости от потребности. В каждом режиме осуществляется автоматическое регулирование степени демпфирования амортизаторов в пределах установленной параметрической характеристики.
Показания датчиков ускорения кузова характеризуют качество дорожного покрытия. Чем больше неровностей на дороге, тем активнее раскачивается кузов автомобиля. В соответствии с этим система управления настраивает степень демпфирования амортизаторов.
Датчики дорожного просвета отслеживают текущую ситуацию при движении автомобиля: торможение, ускорение, поворот. При торможении передняя часть автомобиля опускается ниже задней, при ускорении – наоборот. Для обеспечения горизонтального положения кузова регулируемая степень демпфирования передних и задних амортизаторов будет различаться. При повороте автомобиля вследствие инерционной силы одна из сторон всегда оказывается выше другой. В данном случае система управления адаптивной подвески раздельно регулирует правые и левые амортизаторы, чем достигается устойчивость при повороте.
Таким образом, на основании сигналов датчиков блок управления формирует управляющие сигналы для каждого амортизатора в отдельности, что позволяет обеспечить максимальную комфортность и безопасность для каждого из выбранных режимов.
