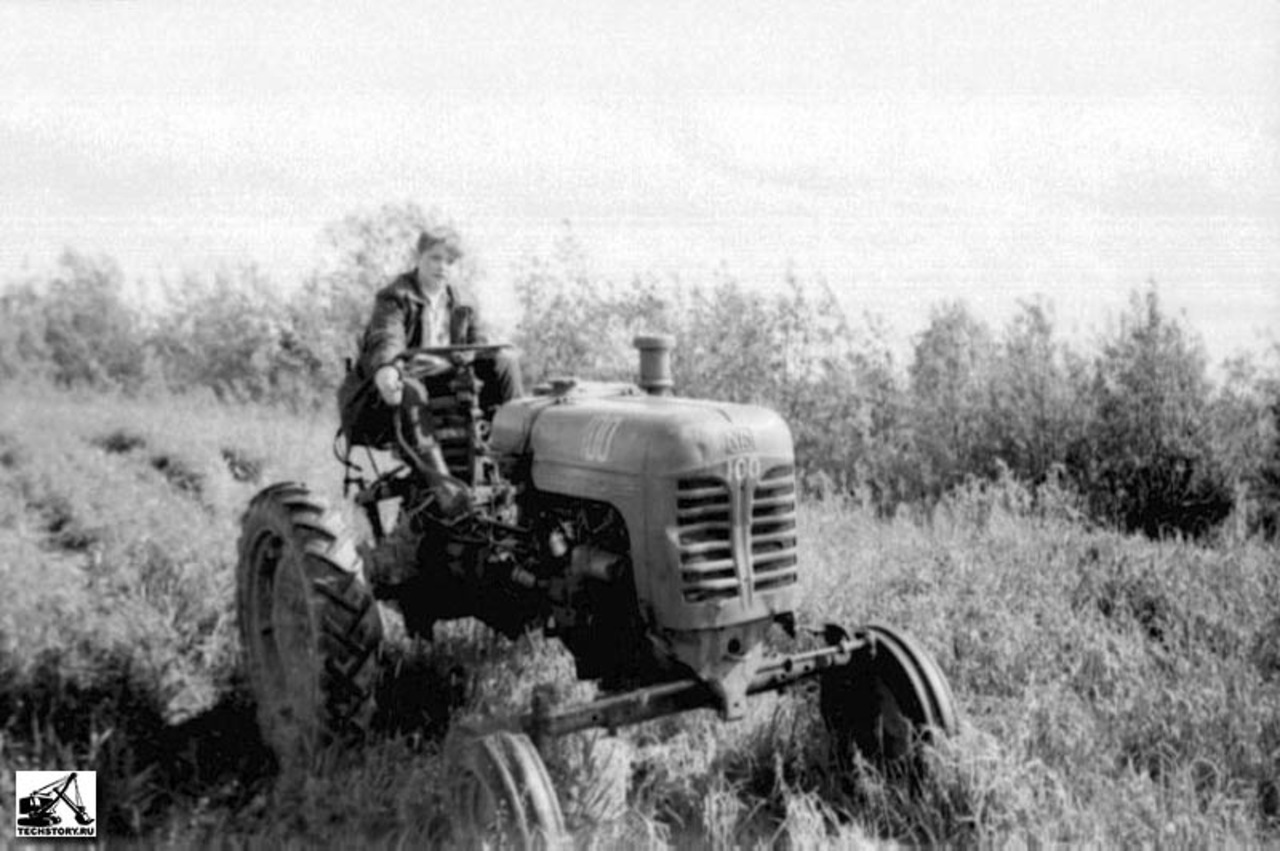

За 12 лет, с 1958 до 1969 года, Харьковский тракторный завод (ХТЗ) выпустил почти 25 тыс. тракторов ДТ-20. Некоторые из них отправились за рубеж: в Голландию, Францию и другие страны. Большинство осталось работать на отечественных полях и в садах. Кроме того; их использовали в лесном хозяйстве, на коммунальных и строительных работах.
Машина не имела кабины (хотя в некоторых модификациях предусматривался тент), а дизельный двигатель с водяным охлаждением был не слишком мощным - 18 л. с. Однако, компактный и маневренный, трактор оказался очень востребованным. Кроме того, у него были и другие достоинства: тормоза педального типа, регулируемая колея передних и задних колес, изменяемые просвет, сцепная масса и продольная база, возможность соединения с разнообразным рабочим оборудованием, свободное переключение на задний ход.
Легкие колесные безрамные тракторы для садово-огородных операций, транспортировки грузов и некоторых вспомогательных работ Харьковский тракторный завод начал выпускать в 1950-м году. ДТ-20,1958 года рождения, был уже третьей подобной моделью. Ему предшествовали ХТЗ-7 и ДТ-14.
Садово-огородные предки
Садово-огородный трактор ХТЗ-7 сходил с конвейера харьковского предприятия в 1950-1956 годах. Машина была предназначена для сплошной и междурядной обработки почвы и выполнения других операций при помощи прицепных и навесных орудий. Пневматические шины и повышенная скорость облегчали выполнение транспортных работ, а ходоуменьшитель - посадочных. Трактор можно было приспосабливать к различным условиям. Например, для работы в междурядьях пропашных культур установить высокий просвет и необходимую колею. При работе в садах, поворачивая на 90° бортовые передачи, - уменьшить базу для большей маневренности (правда, при этом снижалась продольная устойчивость) или увеличить для использования тяжелых навесных орудий (при этом уменьшался просвет). Поворот бортовых передач назад на 45° позволял сохранить и высокий просвет, и достаточную устойчивость, чтобы применять тяжелые навесные машины.
Один из первых в стране ХТЗ-7 мог похвастать гидравлической навесной системой и пневматическими шинами. Установка приводного шкива позволяла использовать машину на стационарных работах. Трактор имел бензиновый карбюраторный двухцилиндровый двигатель мощностью 12 л. с. Топливо поступало к карбюратору самотеком из бака, расположенного за двигателем. Подача смеси регулировалась автоматически центробежным всережимным регулятором.
На базе трактора ХТЗ-7 конструкторы того же завода создали модель ДТ-14, которую ХТЗ выпускал в 1955-1959 годах. От предшественника его отличал дизельный двигатель, дававший 14 л. с. Для запуска мотора использовался бензин. Модификация ДТ-14А 1957 года обзавелась электростартером, а вариант ДТ-14Б с мотором Д-14В уже не требовал бензина: электростартер запускал двигатель непосредственно на дизельном топливе, используя декомпрессию.
Быстрый и крылатый

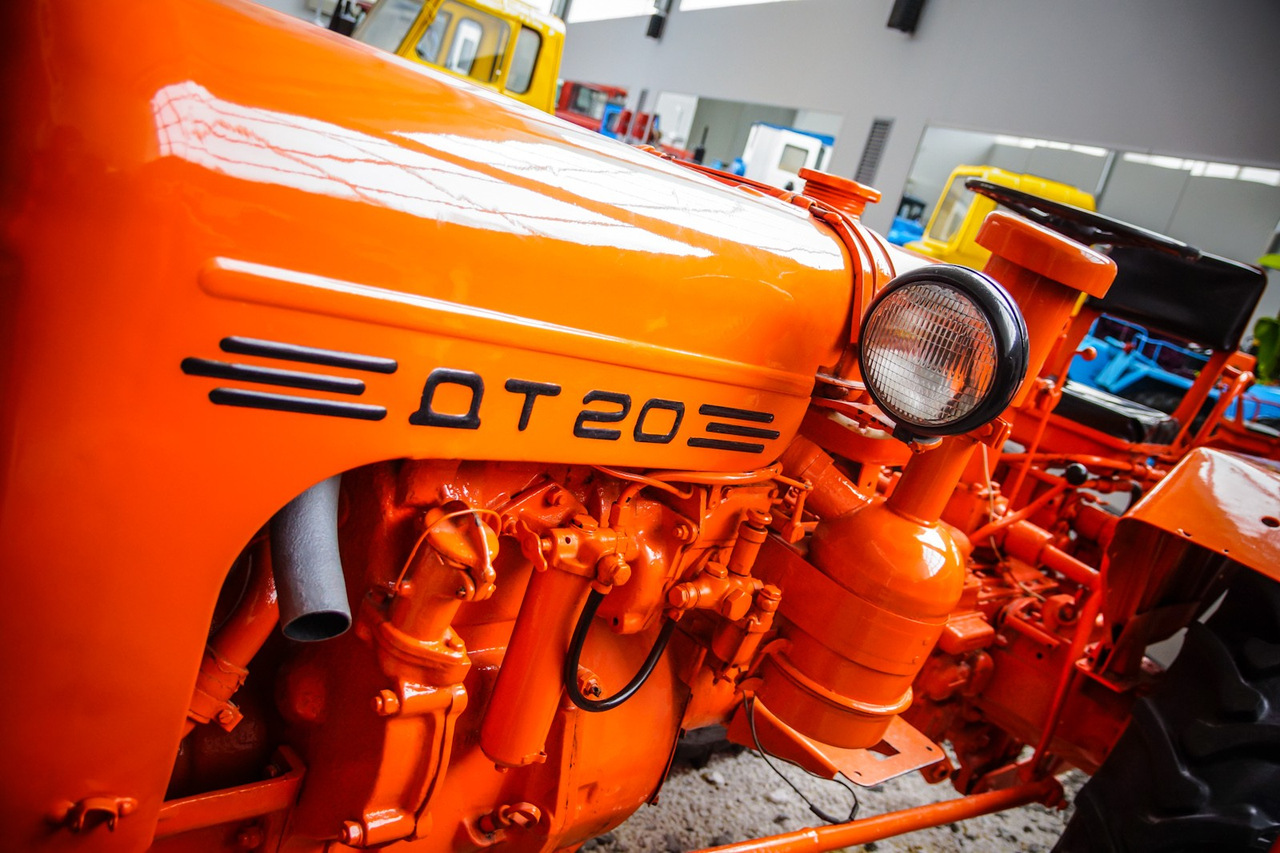

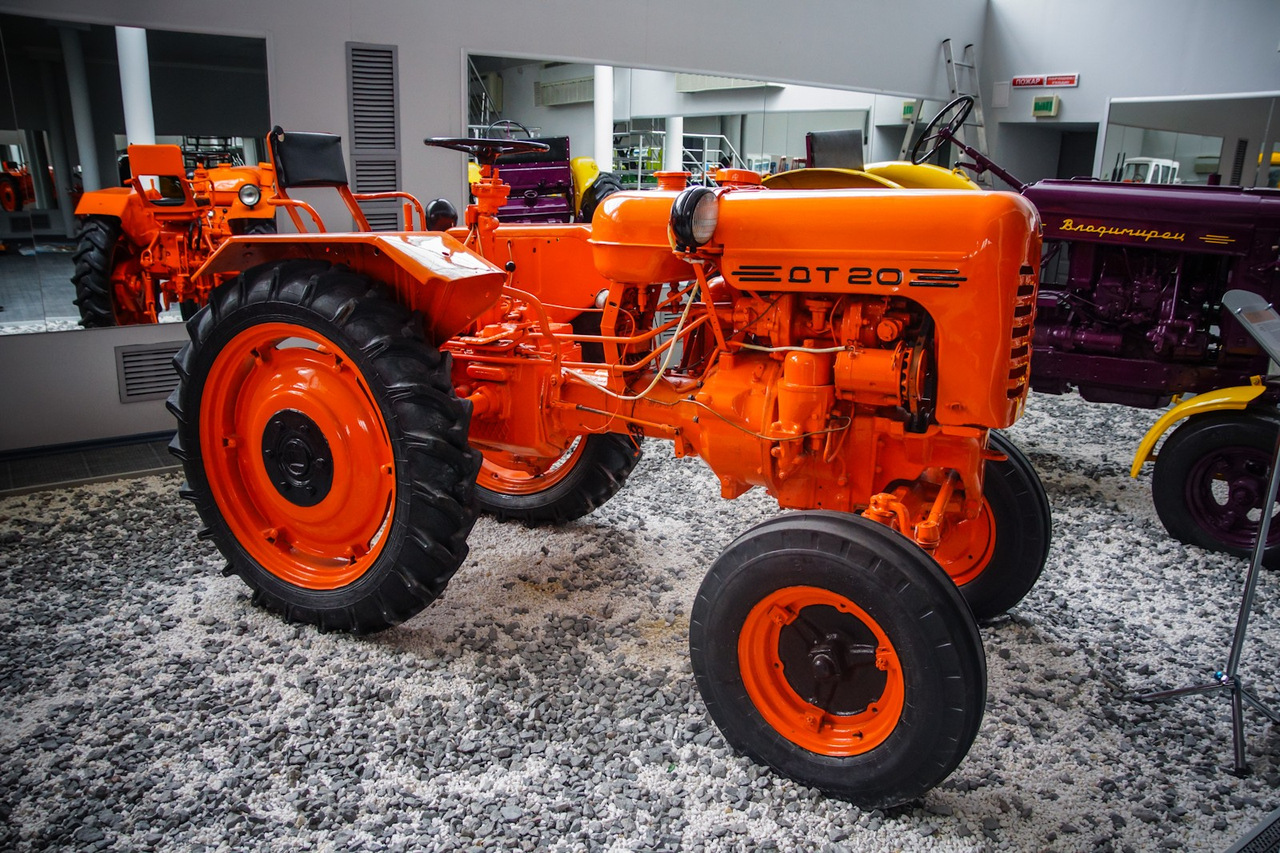

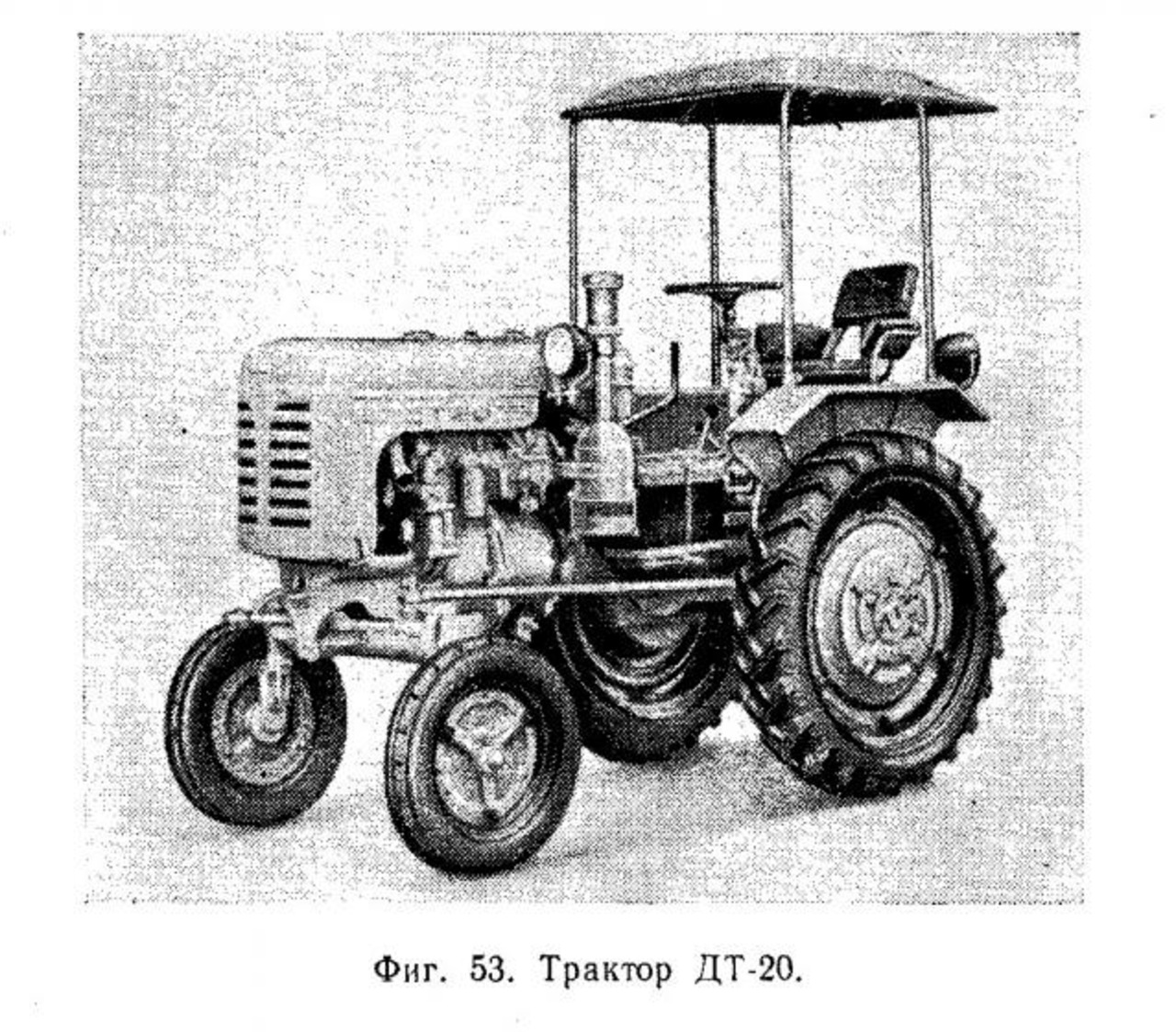

Колесный трактор ДТ-20 малой мощности класса 0,6 т, представлял собой усовершенствованную модель ДТ-14Б. Отличал его от предшественников прежде всего двигатель - Д-20. За счет улучшения процесса смесеобразования и увеличения хода поршня со 125 до 140 мм мощность мотора довели до 18 л. с. при 1600 об/мин, несколько изменили конструкцию картера главной передачи и число зубьев шестерен бортовых передач. Соответственно, увеличились рабочие скорости машины и производительность. Трансмиссия у ДТ-20 была механическая. Между ней и двигателем находилась однодисковая муфта сцепления фрикционного типа, непостоянно замкнутая. Управлять этой муфтой можно было двигая ручной рычаг. Коробка с четырьмя передачами давала возможность реверса. Скорости (вперед и назад) могли переключаться от 5,03 до 15,7 км/ч.
Если разогнать мотор до 20 л. с. и 1800 об/мин, то трактор ускорялся до 17,65 км/ч. Практическая необходимость в максимальной мощности могла возникнуть при трогании с места, разгоне с большим грузом и преодолении большого подъема. Поскольку такой режим ведет к повышенному износу деталей двигателя, в остальных случаях рекомендовалось использовать номинальнуюмощность.УДТ-20 появилась педаль для одновременного включения обоих тормозов.

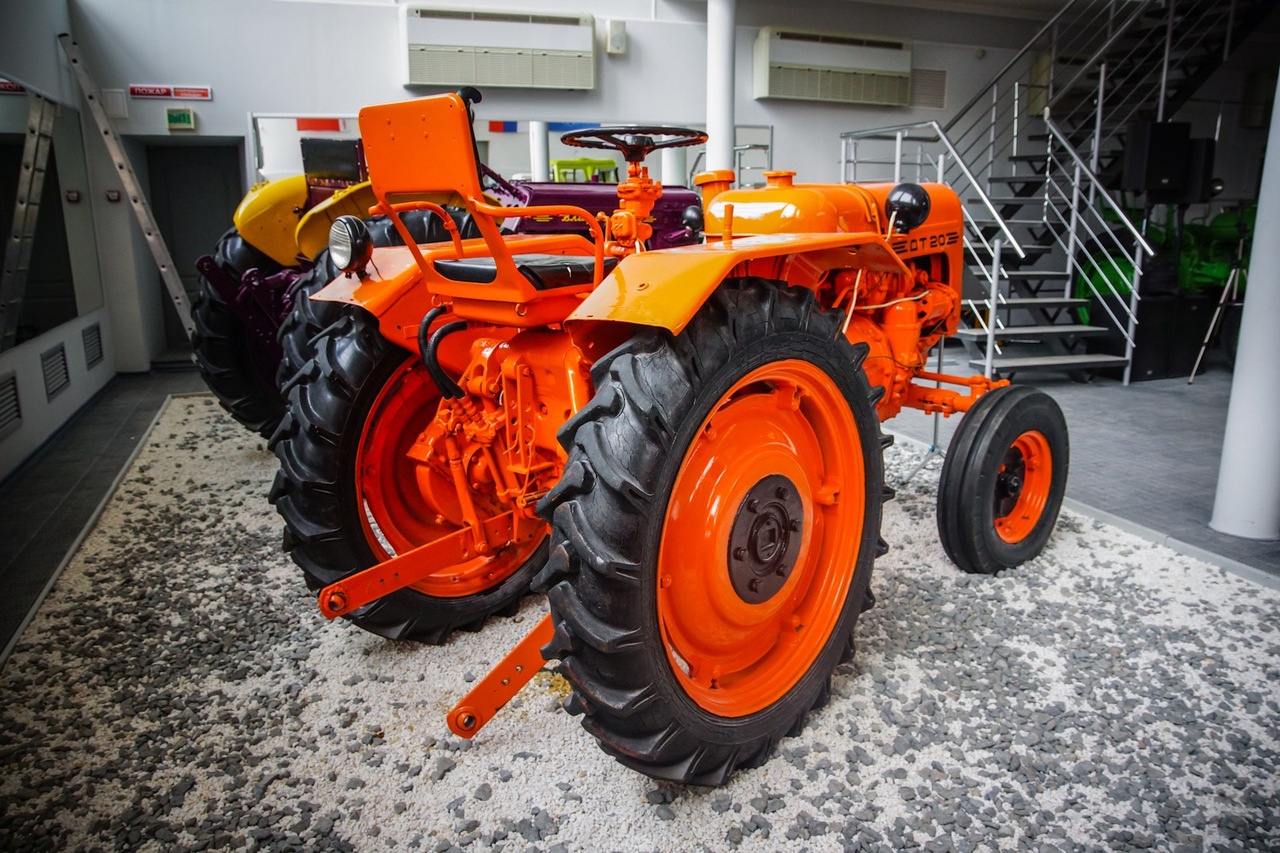

На тракторе установили широкие, хорошо защищавшие от грязи крылья. При огородной модификации (высокой) их крепили непосредственно к тормозным рукавам, при садовой (низкой) - через переходные кронштейны. Более широкий тент монтировался на четырех стойках, закрепленных на крыльях. Колею ДТ-20 можно было регулировать с шагом 10 см. У задних колес это делали переставляя ободья и диски. У передних колес для изменения колеи передвигали внешние концы телескопической оси.
Для себя и на экспорт
В зависимости от размера шин задних колес, схемы электрооборудования и размеров присоединительных элементов навесной системы, а также хвостовика вала отбора мощности трактор ДТ-20 выпускали в пяти разновидностях. Модель ДТ-20-С1 предназначалась преимущественно для пропашных работ в междурядьях.
Задние колеса имели шины размером 8-32". Ширина колеи ведущих колес регулировалась от 1100 до 1500 мм через каждые 50 мм. Модель ДТ-20-С2 рассчитывалась в основном на транспортные и сельскохозяйственные работы общего назначения. Шины задних колес имели размер 10-28". Они обеспечивали лучшее сцепление с почвой и уменьшали тряску при работах на повышенных скоростях. Колеса с этими шинами могли быть установлены на ширину колеи 1200, 1300, 1370 и 1470 мм, а при несимметричной установке промежуточные 1250,1335 и 1420 мм. Подкладки под защитными крыльями увеличивали их высоту. Благодаря таким шинам тяговая мощность трактора увеличивалась на 8-10 %, уменьшалось уплотнение почвы под колесами, появлялась возможность пользоваться более высокими рабочими скоростями и навешивать на трактор машины и орудия массой до 650 кг.
Модель ДТ-20-СЗ предназначалась для экспортных поставок (в страны с правосторонним движением машин). На задние колеса устанавливали шины размером 10-28’, соответственно, широкие крылья. Кроме обычного электрооборудования, на эту модель монтировали стоп-сигнал, задний фонарь, кронштейн для крепления номерного знака, розетку для подключения сигнализации прицепа. Хвостовик вала отбора мощности и присоединительные
размеры навесной системы выполняли по европейскому стандарту. По особому заказу, а также для стран с тропическим климатом на двигатель устанавливали четырехлопастный вентилятор вместо двухлопастного.
Модель ДТ-20-С4 отличалась от ДТ-20-СЗ только тем, что сигнальные устройства электрооборудования располагались в соответствии с нормами для стран с левосторонним движением машин. Модель ДТ-20-С5 предназначалась для поставки в некоторые европейские страны (Францию, Гэлландию) по специальному заказу. От ДТ-20-СЗ она отличалась измененным расположением фар и задних фонарей в соответствии с правилами уличного движения в этих странах. На ДТ-20-С5 устанавливали трехсвет-ные фары и четырехлопастный вентилятор системы охлаждения двигателя.
Во саду ли в огороде
В зависимости от характера работы каждую модель можно было переоборудовать в одну из модификаций. В низкой, садовой, модификации трактор использовали в садах и на лесных участках. Конечную передачу в этих условиях устанавливали горизонтально, то есть ведущие колеса поворачивались вперед по ходу трактора, а оси передних колес переводили в верхнее положение. Продольная база трактора при этом получалась 1423 мм, а дорожный просвет - 308 мм. При необходимости конечную передачу ставили в горизонтальное положение ведущим колесом назад по ходу трактора, тогда продольная база была равна 1837 мм.
В высокой, огородной, модификации трактор предназначался для междурядной обработки огородных культур. Конечную передачу монтировали вертикально, ведущим колесом вниз, ось передних колес устанавливали в нижнее положение. Продольная база в этой модификации становилась равной 1630 мм, а дорожный просвет - 515 мм. Чаще всего трактор использовали в полуогородной, или пониженной огородной, модификации. Конечную передачу монтировали под углом 45° (ведущие колеса назад по ходу трактора), а ось передних колес устанавливали в промежуточное положение. При этом трактор получал продольную базу 1775 мм, а дорожный просвет - 455 мм.
Если требовалась хорошая обозреваемость обрабатываемого участка и рабочих органов навесных машин, трактор можно было переоборудовать для работы на реверсе, то есть задним ходом. Для этого сиденье переносили на противоположную сторону рулевой колонки и переставляли рулевое колесо. Кроме того, изменяли положение тормозных педалей. Для работы на реверсе шины ведущих колес ставили в такое положение, при котором стрелки, расположенные на них, соответствовали бы направлению движения трактора.
Высокие и узкие

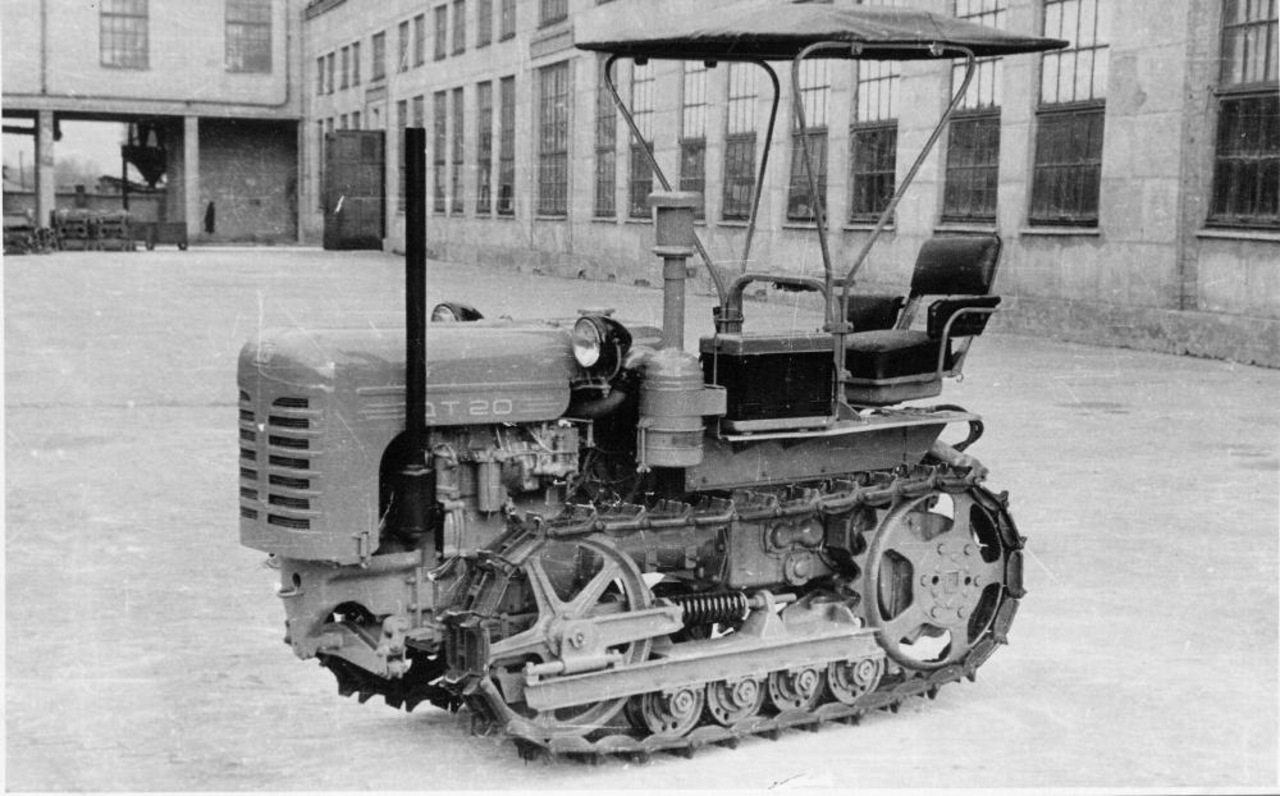

На базе трактора ДТ-20 были созданы специальные машины того же класса, с измененной конструкцией ходовой части: ДТ-20В, ДТ-20К и ДТ-20У. Трактор ДТ-20В представлял собой гусеничную модификацию базовой модели. Он предназначался для работы в виноградниках с шириной междурядий 1,5 м и имел габаритную ширину по краям гусениц 960 мм. В коробке передач вместо дифференциала был установлен механизм поворота, состоящий из фрикционных муфт с электромагнитным включением. Значительно облегчало вождение трактора кнопочное управление муфтами. Вместо задних колес на ДТ-20В были смонтированы ведущие звездочки гусениц. Ходовая часть была полужесткая, с поперечной полу-эллиптической рессорой.
Трактор ДТ-20К предназначался для междурядной обработки высокостебельных культур. Это был колесный вариант, но с сильно увеличенным дорожным просветом (1500 мм) и колеей (2100 мм). Машина была поднята на высоких стойках колес. В задних стойках находились цепные передачи, с помощью которых вращались ведущие колеса. Узкогабаритный колесный трактор ДТ-20У был сконструирован для работы в узких междурядьях и для обслуживания животноводческих ферм. Ширина машины - 960 мм, дорожный просвет - 220 мм. Для сужения колеи задних колес уменьшили длину тормозных рукавов и полуосей конечных передач, сместили ободья задних колес относительно дисков в сторону продольной оси трактора. Колею передних колес уменьшили за счет укороченного балансира корпусов поворотных кулаков и поперечной рулевой тяги. Высоту машины понизили путем поворота корпуса конечных передач вперед по ходу трактора под углом 30° вверх от горизонтали и изменения конструкции осей передних колес. Продольная база и дорожный просвет остались прежними. Колею передних колес можно было регулировать в пределах 760-1200 мм, задних - в пределах 800-1100 мм. Однако такая конструкция не предусматривала работы на реверсе.
